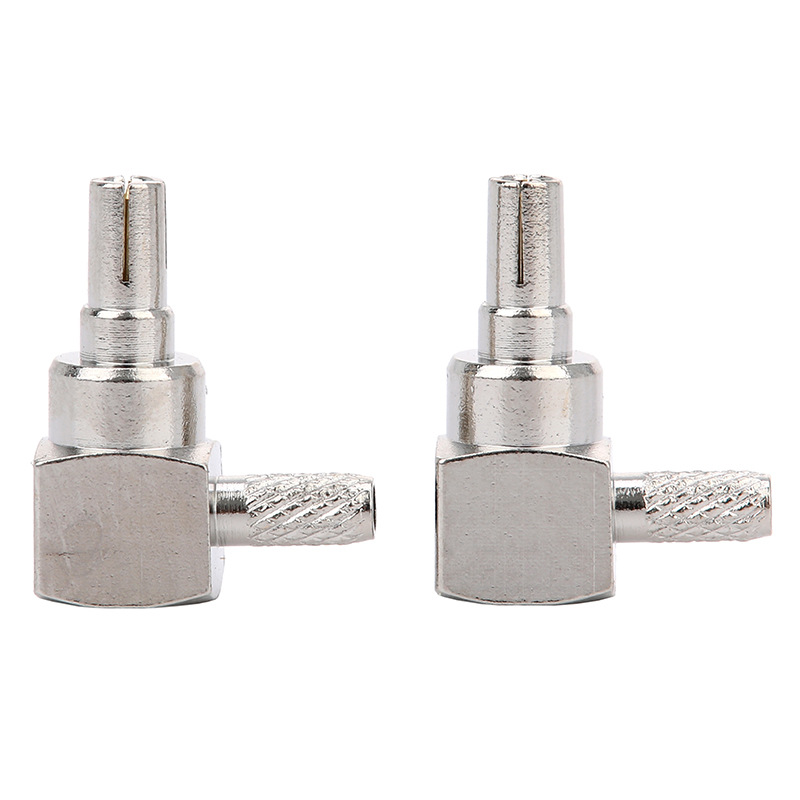

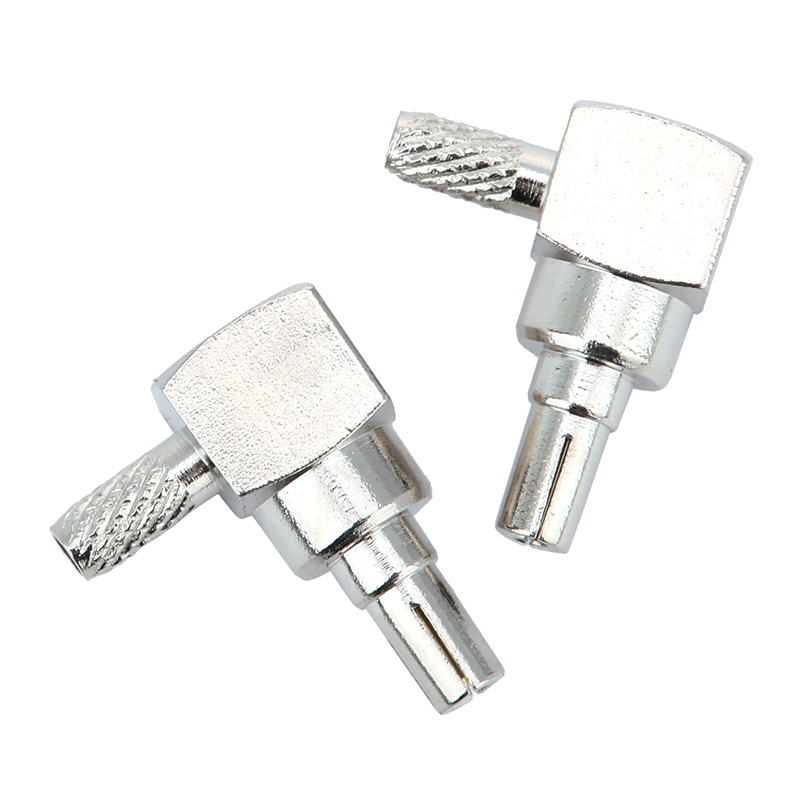

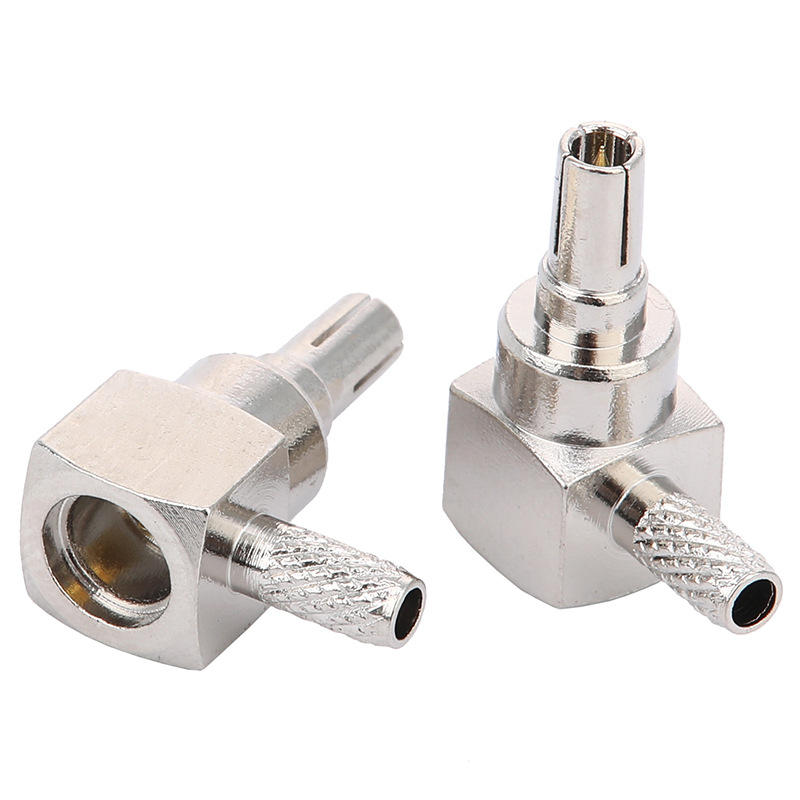

Технические характеристики изделия для полностью медного радиочастотного разъема CRC9 с 90-градусным изгибом (совместим с RG178 / RG316/ RG174)

Ⅰ. Основные параметры

1. Модель и тип

• Тип соединителя: Радиочастотный разъем CRC9 с изгибом под 90 градусов.

• Частотный диапазон: 0-3 ГГц. Он охватывает основные диапазоны частот беспроводной связи, включая 2G, 3G и часть сценариев 4G, обеспечивая стабильную передачу радиосигнала.

2. Материал и структура

• Материал: Основной корпус полностью изготовлен из меди, что обеспечивает отличную электропроводность и эффективность передачи сигнала, снижая потери сигнала. Корпус может быть покрыт никелем (или другими специальными покрытиями по желанию заказчика), что повышает износостойкость, коррозионную стойкость и продлевает срок службы.

• Структура: Конструкция с изгибом под углом 90 градусов подходит для монтажа в условиях ограниченного пространства, облегчая сгибание и прокладку кабеля, предотвращая помехи в сигнале и повышая гибкость монтажа.

3. Совместимые кабели

• Совместим с обычными радиочастотными кабелями, такими как RG178, RG316 и RG174. Он соответствует характеристическому сопротивлению 50 Ом, обеспечивая согласованность передачи сигнала, уменьшая отражение и гарантируя целостность сигнала.

Ⅱ. Преимущества в производительности

1. Передача сигнала

• Полностью медный материал и точная конструкция конструкции обеспечивают низкие вносимые потери и высокую изоляцию при передаче в диапазоне частот 0-3 ГГц. Это обеспечивает четкие и стабильные радиосигналы, подходящие для антенных подключений таких устройств, как беспроводные сетевые карты, терминалы Интернета вещей и беспилотные летательные аппараты, улучшая качество приема и передачи сигнала.

2. Адаптируемость к окружающей среде

• Благодаря медному материалу и защитному покрытию он может стабильно работать в условиях от -40 ℃ до 85 ℃ (доступны индивидуальные термостойкие версии для особых условий эксплуатации). Он может работать при перепадах температуры, влажности и незначительной коррозии, например, во вспомогательном оборудовании базовой станции на открытом воздухе и промышленных устройствах мониторинга Интернета вещей, обеспечивая надежность подключения.

3. Механические характеристики

• Изгиб под углом 90 градусов обеспечивает хорошую механическую прочность, а цикл подключения составляет более 500 раз (при нормальном использовании). Интерфейсное соединение прочное, устойчивое к вибрации и сотрясениям. В условиях частых перемещений, таких как беспроводные устройства, установленные на транспортных средствах, и мобильные терминалы мониторинга, он по-прежнему может поддерживать стабильное соединение.

Ⅲ. Сценарии применения

• Бытовая электроника: Беспроводные сетевые карты, портативные устройства Wi-Fi и т.д. подключаются к внешним усиливающим антеннам для оптимизации передачи сигналов; Адаптеры Bluetooth и небольшие радиочастотные модули обеспечивают радиочастотное соединение в компактных помещениях.

• Интернет вещей (IoT) Интеллектуальные датчики, терминалы LoRa, устройства NB - IoT подключаются к антеннам или радиочастотным модулям в узких местах установки, обеспечивая стабильную беспроводную передачу данных.

• Промышленное оборудование: Антенны для передачи данных беспилотных летательных аппаратов, промышленные беспроводные терминалы управления, изгибаются на 90 градусов для адаптации к проводке в фюзеляже, а полностью медный материал обеспечивает стабильные сигналы в сложных условиях работы.

• Тестирование связи: В лабораторных сценариях тестирования и отладки радиочастотных сигналов он используется с кабелями серии RG для точной передачи сигналов, помогая в проверке работоспособности устройства и калибровке параметров.

Ⅳ. Установка и использование

1. Этапы установки

1. Зачистка кабеля: В соответствии с требованиями, предъявляемыми к совместимым кабелям (RG178/RG316/RG174 и т.д.), снимите внешнюю оболочку, защитный слой и изоляционный слой, чтобы обнажить внутреннюю жилу соответствующей длины.

2. Пайка/обжим: Припаяйте (или обжмите, в зависимости от конструкции изделия) внутреннюю жилу кабеля к центральному контакту разъема и надежно соедините защитный слой с корпусом разъема для обеспечения электрических характеристик.

3. Осмотр: После установки проверьте, надежно ли закреплен интерфейс и не поврежден ли кабель. Для предварительного определения целостности и соответствия импедансов можно использовать мультиметр.

2. Меры предосторожности при использовании

• Избегайте чрезмерного изгиба и вытягивания в местах их соединения между разъемом и кабелем для предотвращения повреждений; регулярно очищайте интерфейс, чтобы удалить пыль и оксидных слоев, поддерживая передачу сигнала качества; в специальных средах (например, сильных электромагнитных помех, высоких температур и влажности), рекомендуется использовать защитные аксессуары, чтобы продлить срок службы изделия.

Ⅴ. Изготовление на заказ и послепродажное обслуживание

• Услуги по кастомизации: Поддерживается настройка покрытий (золото, никель и т.д.), длины кабеля и маркировки в соответствии с индивидуальными потребностями различных отраслей промышленности и устройств.

• Послепродажная гарантия: Предоставьте гарантию сроком на 1 год (без ущерба для здоровья человека). В течение гарантийного срока при возникновении таких проблем, как неправильная передача сигнала и повреждение механической конструкции, предлагается бесплатный ремонт или замена; профессиональная техническая команда работает в течение 7×12 часов, чтобы помочь в решении проблем с установкой и использованием, обеспечивая стабильную работу устройств.
