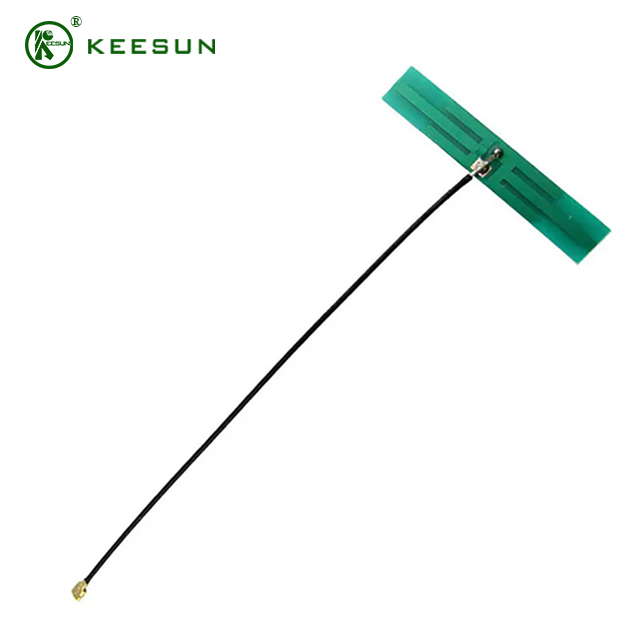

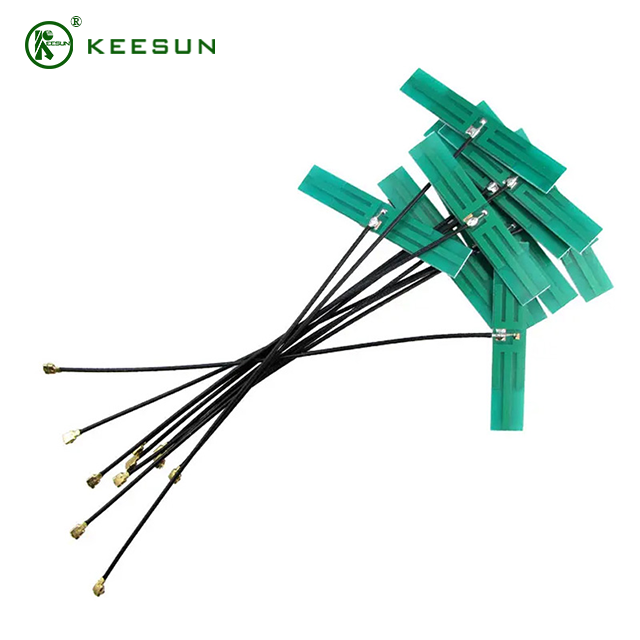

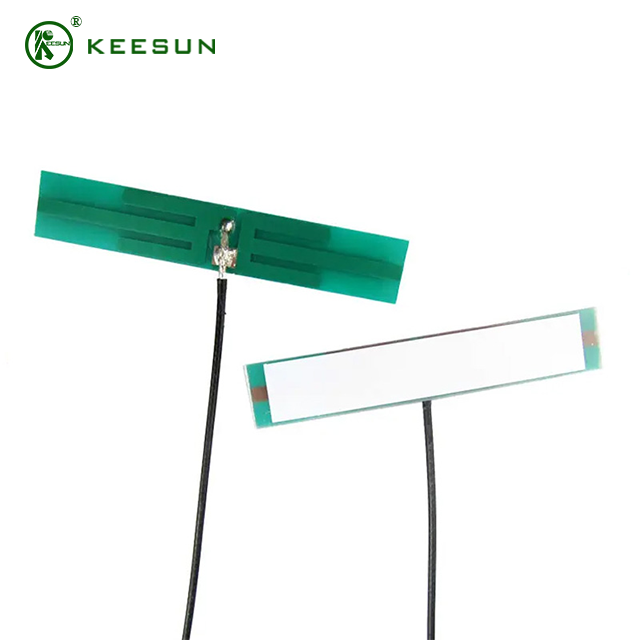

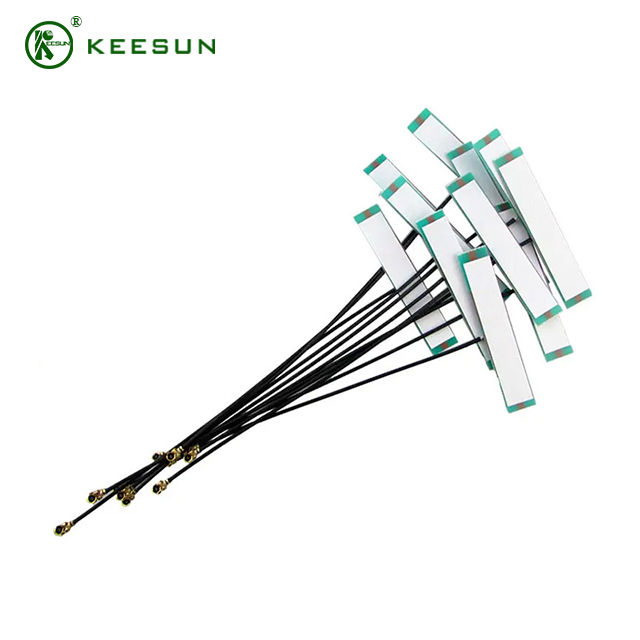

Патч-антенна PCB 2.4GHz 5G с коаксиальным кабелем 1.37 для подключения к MHF1

Ты здесь: Домой » Продукты » Встроенные антенны » Антенна для печатной платы » Патч-антенна PCB 2.4GHz 5G с коаксиальным кабелем 1.37 для подключения к MHF1

PCB00002 | 2.4GHz 3dBi PCB Antenna with 120mm Cable to I-PEX

Патч-антенна PCB 2.4GHz 5G с коаксиальным кабелем 1.37 для подключения к MHF1

● Электрические характеристики:
Диапазон частот: 2,4 G
1.Сопротивление: 50 Ом
2.КСВН: ≈1,92
3.Коэффициент усиления: 3dBi
4.Допустимая мощность излучения: 1 Вт
5.Поляризация: Вертикальная
6.Тип разъема: Ipex

●Механические свойства:
1.Кабель: Черный кабель 1,13 дюйма
2.Диапазон рабочих температур: -20℃ ~ +70℃
3.Диапазон температур хранения: -30℃ ~ +80℃
4.Цвет: Зеленый
5.Размер антенны: 50 * 11 мм
6.Длинная линия: 120 мм
7.Материал: Печатная плата

Модель:
PCB00002
Марка:
КЕСУН
Код:
PCB00002

Количество:
Доступность:





Спрашивать Добавить в корзину

Описание товара

● Электрические характеристики:
Диапазон частот: 2400 ~ 2500 МГц
1.Сопротивление: номинальное 50 Ом
2.КСВН: ≈1,92
3.Коэффициент усиления: 8 дБи
4.Допустимая мощность излучения: 1 Вт
5.Излучение излучения: Тороидальное
6.Излучение: Всенаправленное
7.Поляризация: Вертикальная
8.Тип разъема: Ipex

●Механические свойства:
1.Кабель: Черный кабель 1,13 дюйма
2.Диапазон рабочих температур: -20℃ ~ +70℃
3.Диапазон температур хранения: -30℃ ~ +80℃
4.Цвет: Зеленый
5.Размер антенны: 50 * 11 мм
6.Длинная линия: 120 мм
7.Материал: Печатная плата

Антенна для печатной платы

Патч-антенны широко используются в смартфонах, планшетных компьютерах, автомобильных системах связи и других электронных продуктах для обеспечения ключевой поддержки беспроводной связи.

Антенна для печатной платы

В антеннах на печатных платах обычно используются металлические материалы, такие как медь или алюминий. Эти металлические материалы обладают хорошей электропроводностью и подходят для изготовления антенных конструкций, обеспечивающих передачу и прием беспроводных сигналов.
