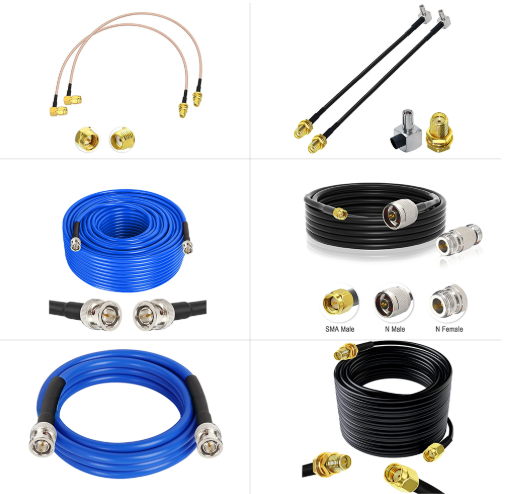

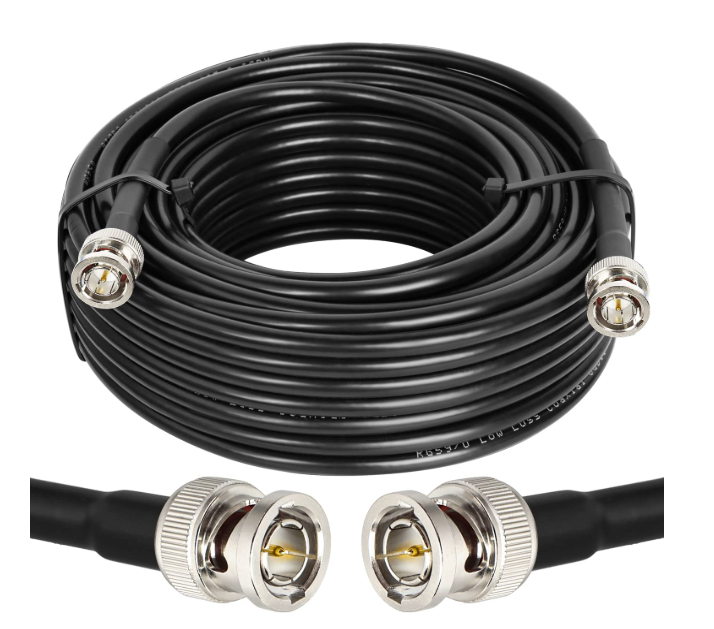

В современной области электронных коммуникаций радиочастотные коаксиальные кабели являются ключевыми компонентами, широко используемыми в таких областях, как беспроводная связь, радио и телевидение, а также радиолокационная навигация. Они состоят из внутреннего проводника, изолирующего слоя, внешнего проводника и внешней оболочки. Внутренний проводник передает сигналы и может представлять собой цельный провод или многожильный витой провод; изолирующий слой изготовлен из таких материалов, как полиэтилен, для обеспечения электрической изоляции и поддержки конструкции; внешний проводник в основном изготовлен из плетеной медной сетки или алюминиевой фольги для защиты от электромагнитных помех; внешняя оболочка защищает кабель защищен от эрозии окружающей среды. Его основное преимущество заключается в ограничении электромагнитной энергии в среде для передачи через концентрическую структуру, обеспечивая передачу сигнала с низким уровнем затухания, высокими характеристиками экранирования и широким диапазоном частот, что делает его особенно подходящим для использования в условиях сверхвысокочастотных сценариев.
I. Основные характеристики
(1) Характеристический импеданс
Это ключевой показатель, определяющий эффективность передачи сигнала, который напрямую связан с соотношением размеров внутреннего и внешнего проводников и на который в значительной степени влияет поверхностный эффект. Обычное сопротивление 50 Ом позволяет сбалансировать передачу и потери мощности, адаптируется к большинству устройств и широко используется в таких областях, как беспроводная связь; сопротивление 75 Ом в основном используется в сетях кабельного телевидения (CATV) с полосой пропускания до 1 ГГц, а полоса пропускания широко используемых моделей составляет 750 МГц.
(2) КСВН и обратные потери
КСВН отражает степень отражения сигнала, а меньшее значение указывает на лучшую надежность кабеля. КСВН типичных СВЧ-кабелей в сборе находится в пределах 1,1-1,5, что соответствует обратным потерям в 26,4-14 дБ, а эффективность передачи в это время достигает 96-99,8%. В практическом применении КСВН менее 1,5 может удовлетворить большинству потребностей.
(3) Характеристики ослабления
Затухание (вносимые потери) состоит из потерь в диэлектрике, проводнике и излучении. Чем выше частота и чем меньше размер проводника, тем заметнее затухание, а повышение температуры также усугубляет потери. При выборе необходимо учитывать расстояние передачи и частоту, чтобы обеспечить эффективную передачу сигнала.
(4) Мощность
Она делится на пиковую и среднюю мощность. Первая зависит от сопротивления напряжению, а вторая - от способности рассеивать тепло, на которую влияют такие факторы, как термостойкость среды, температура окружающей среды и высота над уровнем моря. Это необходимо всесторонне учитывать в сочетании с фактической мощностью и частотой.
(5) Другие характеристики
Скорость распространения обратно пропорциональна диэлектрической проницаемости среды. Чем меньше диэлектрическая проницаемость, тем ближе она к скорости света, что помогает при обнаружении неисправностей; пассивные интермодуляционные искажения вызваны нелинейными факторами и могут быть уменьшены за счет высококачественных материалов; стабильность фазы при изгибе имеет решающее значение для таких систем, как фазированные решетки, а кабели с низкой плотностью диэлектрика обеспечивают высокую производительность. лучше.
II. Критерии отбора
(1) Согласование полного сопротивления
Оно должно соответствовать сопротивлению системного оборудования. Для большинства сценариев выбирается значение 50 Ом, а для радио- и телевизионных систем предпочтительнее значение 75 Ом, чтобы избежать отражения сигнала и потери эффективности.
(2) КСВН и обратные потери
Приоритет отдается изделиям с малым КСВН и большими обратными потерями. Для высокоточных сценариев требуются более высокие стандарты, и следует также уделять внимание стабильности работы во всем диапазоне частот.
(3) Затухание и мощность
Для тестирования на коротких расстояниях кабели могут быть выбраны в соответствии с допусками оборудования, а для работы на больших расстояниях требуются модели с низким уровнем потерь; для сценариев с высокой мощностью мощность должна быть строго подобрана и оценена в сочетании с такими факторами, как частота и окружающая среда.
(4) Защита и долговечность
В условиях сильных электромагнитных помех требуются кабели с высокой эффективностью экранирования. Однослойное, двухслойное и трехслойное экранирование, соответственно, подходит для различных частот и сценариев; в сценариях с частыми изгибами следует обращать внимание на долговечность при изгибе и стабильность фазы, а для условий тестирования следует учитывать срок службы разъемов.
iii. Типичные области применения
(1) Беспроводная связь
Он используется для подключения базовых станций и антенн, внутри мобильных терминалов и точек беспроводного доступа. Требуются кабели с низкими потерями, высоким экранированием и согласованием импеданса, а гибкие кабели подходят для использования в миниатюрном оборудовании.
(2) Радио и телевидение
Кабели с сопротивлением 75 Ом являются основой сетей кабельного телевидения, и для передачи данных на большие расстояния необходимо использовать усилители; передатчики используют их для подключения передатчиков и антенн, чтобы обеспечить широту охвата сигналом.
(3) Радиолокация и навигация
Радиолокационные системы используют кабели с высокой пропускной способностью, малыми потерями и прочным экранированием для передачи импульсных сигналов; в навигационном оборудовании для обеспечения точного позиционирования требуется стабильная передача слабых спутниковых сигналов.
Благодаря своей уникальной структуре и производительности, радиочастотные коаксиальные кабели стали "нервными каналами" современной связи. Понимание их характеристик и логики выбора позволяет лучше соответствовать потребностям различных сценариев.
