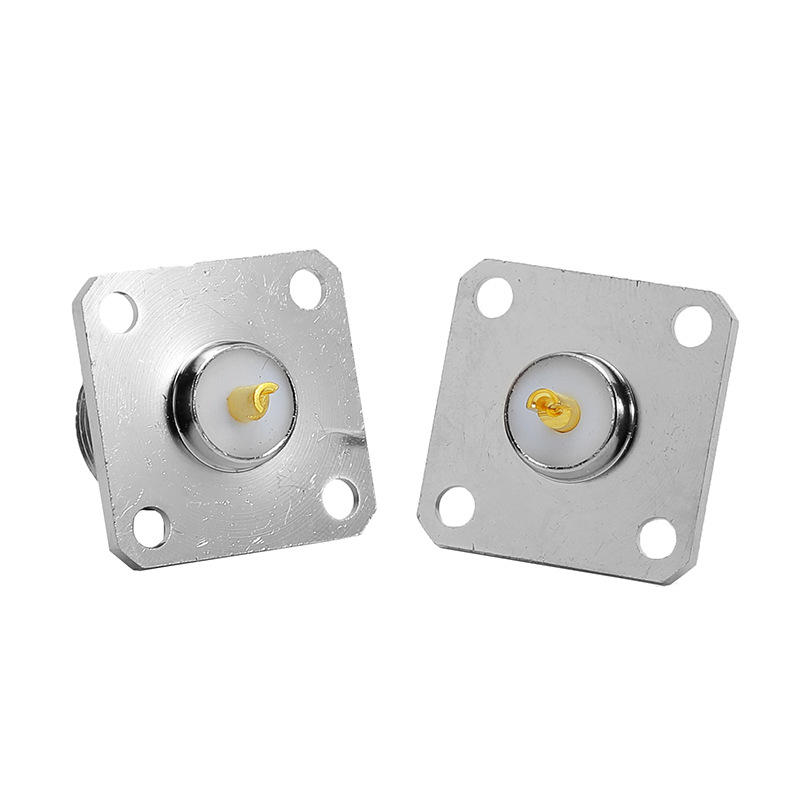

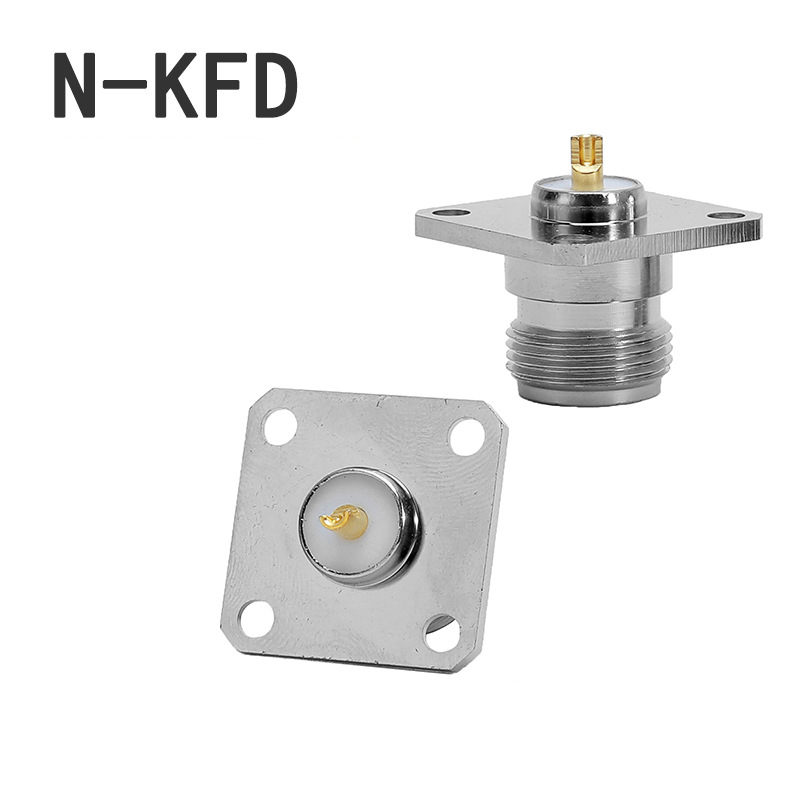

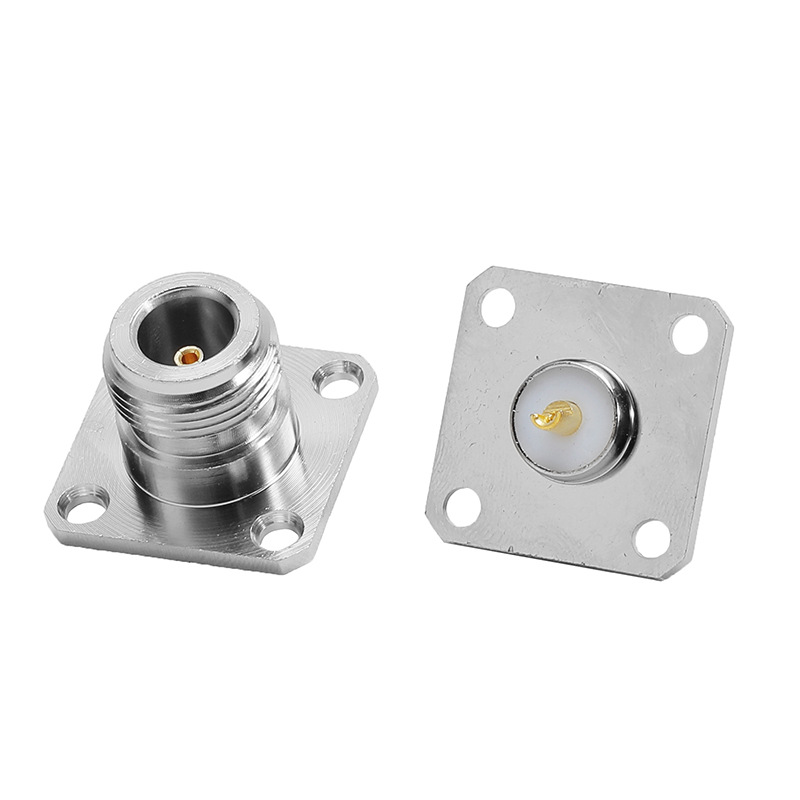

Квадратный пластинчатый фланец с четырьмя отверстиями: Конструкция фланца с квадратной пластиной с четырьмя отверстиями обеспечивает стабильное и надежное монтажное решение. Квадратная пластина с точно просверленными отверстиями обеспечивает простую и точную установку, обеспечивая надежное соединение с оборудованием или панелью. Такая конструкция фланца идеально подходит для применений, где требуется жесткое и виброустойчивое соединение.

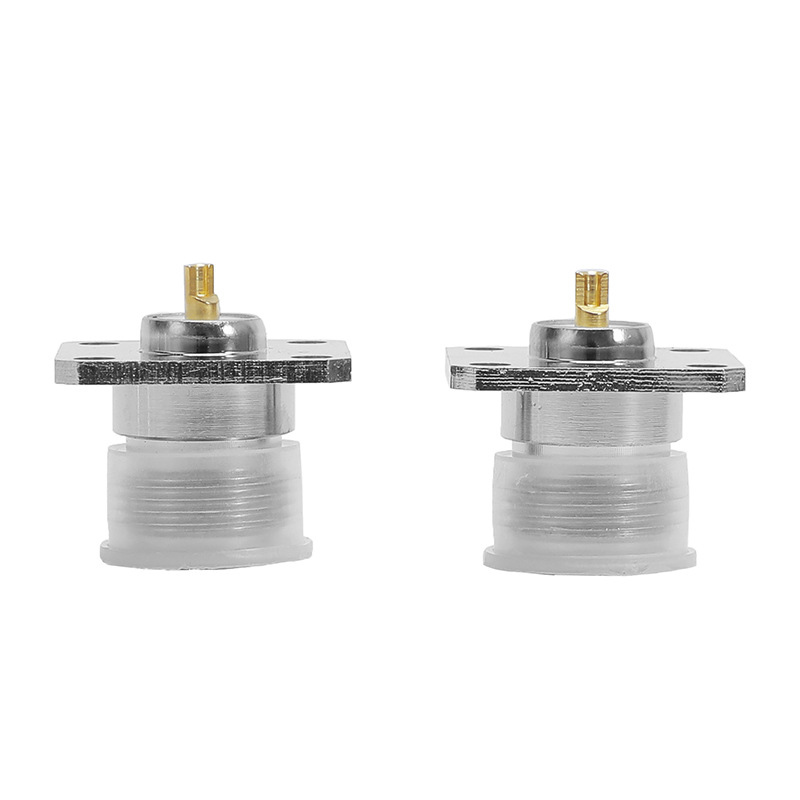

Сварная головка: Конструкция сварной головки обеспечивает повышенную прочность и электропроводность. Благодаря сварке головки достигается бесшовное и надежное соединение, сводящее к минимуму риск потери сигнала или механических повреждений из-за неплотных соединений. Это особенно важно в высокочастотных приложениях, где даже малейшее изменение импеданса может повлиять на производительность всей системы.

Полностью медная конструкция: Разъем полностью изготовлен из меди, которая славится своей превосходной электропроводностью. Медь обеспечивает низкое сопротивление, что позволяет эффективно передавать сигнал с минимальными потерями мощности. Кроме того, медь обеспечивает хорошую механическую прочность, что делает разъем пригодным для использования в сложных условиях.

Никелированная отделка: Медный корпус покрыт никелем, что дает ряд преимуществ. Никелирование повышает коррозионную стойкость разъема, защищая его от воздействия влаги, химических веществ и других факторов окружающей среды. Это имеет решающее значение для обеспечения длительного срока службы, особенно при использовании на открытом воздухе или в промышленности. Кроме того, никелированное покрытие улучшает характеристики электрического контакта, снижая вероятность окисления и повышая общую надежность соединения.

Импеданс: При стандартном сопротивлении 50 Ом этот разъем N - типа совместим с широким спектром радиочастотных систем и кабелей. Точное согласование импеданса помогает свести к минимуму отражения сигнала и обеспечить плавную передачу сигнала, что важно для поддержания целостности высокочастотных сигналов.

Частотный диапазон: Он может эффективно работать в широком диапазоне частот, обычно от постоянного тока до 11 ГГц (в некоторых случаях он может достигать 18 ГГц). Такой широкий частотный диапазон делает его пригодным для различных применений, включая беспроводную связь, радиолокационные системы, спутниковую связь, а также контрольно-измерительные приборы.

Характеристики, связанные с напряжением:

Номинальное напряжение: Номинальное напряжение разъема составляет 1000 VRMS (при максимальном уровне моря), что означает, что он может безопасно обрабатывать высоковольтные сигналы в пределах этого предела. Это важно для приложений, где требуется передавать сигналы большей мощности.

Диэлектрическое напряжение - сопротивление: Он обладает сопротивлением диэлектрика напряжению 1500 VRMS (при максимальном уровне моря), что обеспечивает надежную изоляцию между проводниками и предотвращает электрический пробой при нормальных условиях эксплуатации.

Сопротивление изоляции: Сопротивление изоляции составляет ≥ 5000 МОМ, что свидетельствует о превосходных изоляционных свойствах. Это высокое значение помогает предотвратить токи утечки и сохранить чистоту передаваемых сигналов.

Контактное сопротивление:

Центральный проводник: Центральный проводник имеет максимальное сопротивление ≤ 1,5 Мом, в то время как внешний проводник имеет максимальное сопротивление ≤ 0,5 Мом. Эти низкие значения сопротивления способствуют эффективной передаче мощности и минимизируют ослабление сигнала.

Коэффициент стоячей волны напряжения (КСВН): КСВН является важным параметром, который определяет качество согласования импедансов. Для этого разъема КСВН составляет ≤ 1,3, что указывает на очень хорошее соответствие импедансов и минимальное отражение сигнала. Низкий уровень КСВН имеет решающее значение для обеспечения эффективной передачи сигнала и предотвращения потери мощности.

Долговечность: Разъем рассчитан на то, чтобы выдерживать не менее 500 циклов сопряжения без существенного снижения производительности. Высокая прочность делает его пригодным для применения там, где требуется частое подключение и отключение, например, при проведении испытаний и измерений или техническом обслуживании оборудования.

Совместимость с кабелями: Он совместим с различными типами радиочастотных кабелей, что обеспечивает гибкость при интеграции в систему. Будь то стандартный коаксиальный кабель или специализированный высокопроизводительный кабель, этот разъем может обеспечить надежное соединение.

Упругий контакт: Упругий контакт изготовлен из люминофорной бронзы, которая обладает хорошей эластичностью и электропроводностью. Это обеспечивает надежное и стабильное соединение даже при наличии вибраций или механических воздействий.

Авиация и аэрокосмическая промышленность: В этих отраслях надежные и высокопроизводительные радиочастотные разъемы необходимы для систем связи, навигационного оборудования и радиолокационных систем. Прочная конструкция и отличные электрические характеристики этого разъема N - типа делают его пригодным для использования в самолетах, спутниках и других аэрокосмических аппаратах.

Радиолокационные системы: Для радиолокационных систем требуются разъемы, способные обрабатывать высокочастотные сигналы с малыми потерями и высокой надежностью. Широкий диапазон частот и низкий уровень КСВН этого разъема делают его идеальным выбором для применения в радарах, обеспечивая точную передачу и прием сигнала.

Микроволновая и цифровая связь: Системы микроволновой и цифровой связи, от базовых станций до мобильных устройств, используют эффективные радиочастотные разъемы. Этот разъем N - типа обеспечивает высокоскоростную передачу данных и надежную связь, необходимые в этих приложениях.

Контрольно-измерительные приборы: В лабораториях и на производственных предприятиях испытательные и измерительные приборы нуждаются в разъемах, которые могут обеспечивать стабильное и точное подключение сигналов. Долговечность и точные электрические характеристики этого разъема делают его пригодным для использования в осциллографах, сетевых анализаторах и другом испытательном оборудовании.
