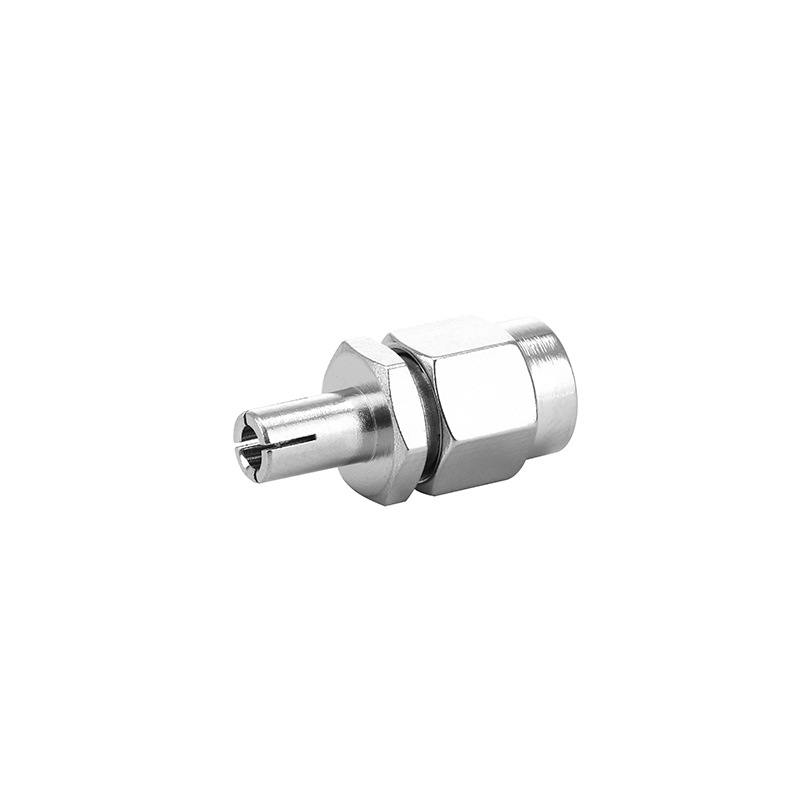

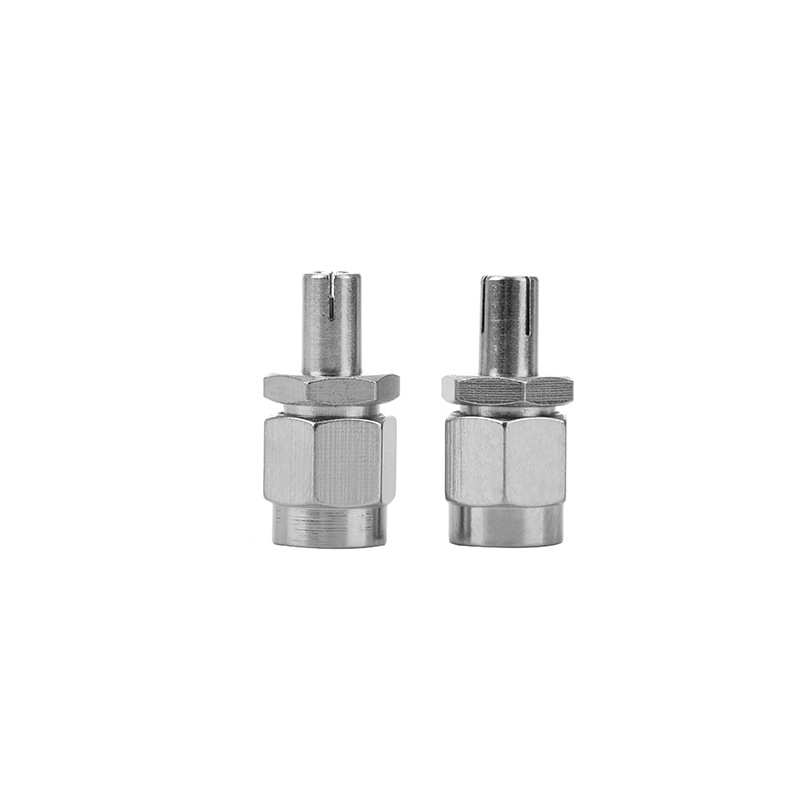

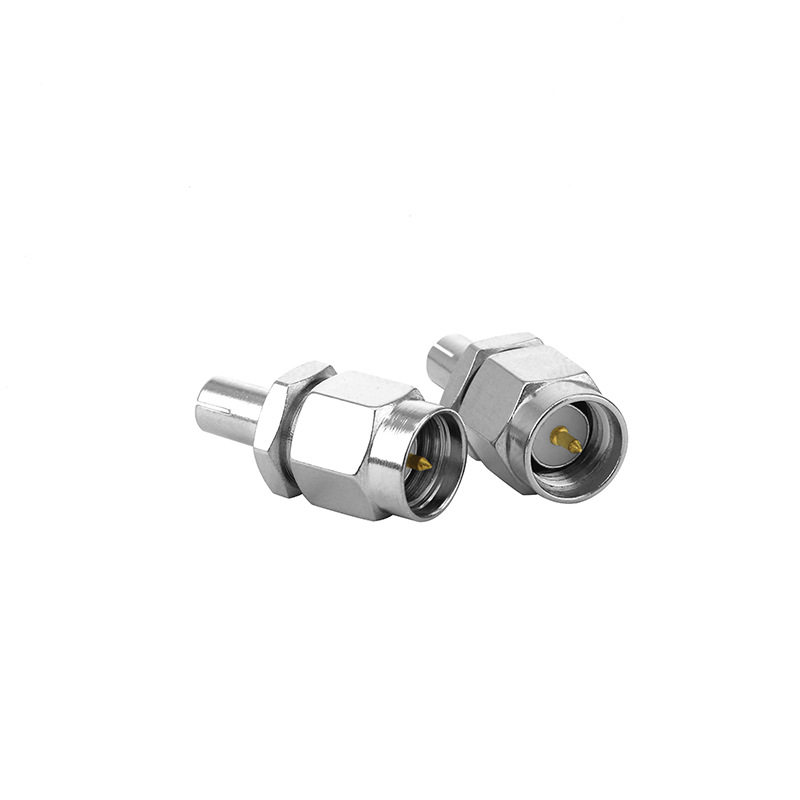

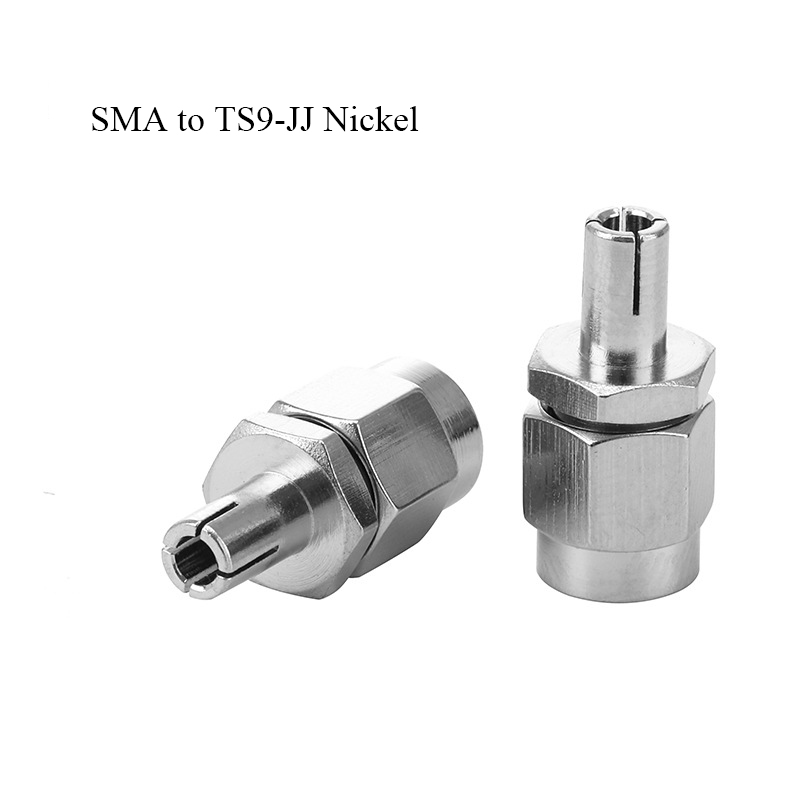

Описание продукта Коаксиальный разъем SMA для никелированного адаптера TS9 Антенный адаптер Конвертер / радиочастотный адаптер
I. Обзор продукта
Никелированный адаптер с коаксиальным разъемом SMA к TS9 - это высокопроизводительный радиочастотный адаптер, специально разработанный для соединения интерфейсов SMA и TS9. Являясь важнейшим компонентом систем передачи радиосигнала, он обеспечивает бесперебойную передачу сигнала между устройствами, оснащенными разъемами SMA и TS9, обеспечивая эффективную и стабильную связь. Благодаря никелированному покрытию поверхности этот адаптер не только обладает отличной коррозионной стойкостью, но и обеспечивает надежную электропроводность, что делает его идеальным выбором для различных применений в коммуникационном и электронном оборудовании.
II. Технические характеристики продукта
Конец SMA: Соответствует стандартным спецификациям SMA-интерфейсов, доступных как в виде разъемов, так и в виде муфт (в зависимости от конкретной модели). SMA-интерфейсы хорошо известны своими компактными размерами, широким диапазоном частот и надежным резьбовым соединением, которое обеспечивает надежную установку даже в условиях вибрации.
Конец TS9: Соответствует стандарту интерфейса TS9, который также предлагается в мужском или женском исполнении. Интерфейсы TS9 широко используются в небольших электронных устройствах, таких как мобильные точки доступа, модемы 3G/4G и некоторые портативные устройства связи, благодаря своему миниатюрному дизайну.
Электрические характеристики
Характеристический импеданс: 50 Ом - это промышленное стандартное сопротивление для радиочастотных коаксиальных систем, которое минимизирует отражение и потери сигнала, тем самым сохраняя целостность сигнала при передаче.
Частотный диапазон: Поддерживает широкий спектр частот, обычно от постоянного тока до 6 ГГц (зависит от конкретной модели устройства), удовлетворяя потребности большинства приложений для передачи радиосигналов низкой и средней мощности, включая сотовую связь, беспроводные локальные сети (WLAN) и многое другое.
Коэффициент стоячей волны напряжения (КСВН): Поддерживает низкий уровень КСВН, обычно ниже 1,5:1 в пределах указанного частотного диапазона, что указывает на эффективную передачу сигнала с уменьшенным отражением.
Механические характеристики
Материал и обработка поверхности: Основной корпус изготовлен из высококачественной латуни, обеспечивающей хорошую механическую прочность и электропроводность. Поверхность покрыта никелем, что повышает коррозионную стойкость, износостойкость и обеспечивает стабильные электрические характеристики с течением времени.
Способ подключения: На конце SMA используется резьбовое соединение, обеспечивающее надежное и плотное соединение, устойчивое к ослаблению, вызванному вибрацией или движением. Наконечник TS9 оснащен двухтактным или защелкивающимся соединением, обеспечивающим быструю и удобную установку и демонтаж, что подходит для применений, где требуется частое отключение.
Долговечность: Проходит тщательные испытания для обеспечения длительного срока службы и, как правило, способен выдерживать сотни-тысячи циклов сопряжения без существенного снижения производительности, обеспечивая надежную работу при длительном использовании.
iii. Преимущества продукта
Надежная передача сигнала: Благодаря точной конструкции, правильному согласованию импедансов и низким вносимым потерям адаптер обеспечивает передачу радиосигналов с минимальными искажениями и затуханием, обеспечивая стабильное и надежное соединение между устройствами SMA и TS9.
Превосходная совместимость: Специально разработанный для подключения устройств с интерфейсами SMA и TS9, он решает проблему совместимости между различными стандартами интерфейса, расширяя спектр применимого оборудования и облегчая системную интеграцию.
Повышенная долговечность: Никелированная поверхность не только повышает устойчивость к коррозии, что делает адаптер пригодным для использования в различных условиях окружающей среды, но и повышает его износостойкость, продлевая срок службы даже при частом использовании.
Компактный и легкий вес: Следуя тенденции к миниатюризации радиочастотных компонентов, адаптер отличается небольшими размерами и малым весом, что упрощает его установку в условиях ограниченного пространства, например, внутри портативных устройств, компактных систем связи или в переполненных стеллажах с оборудованием.
Простой в использовании: Сочетание резьбового соединения (конец SMA) для надежной фиксации и двухтактного/ защелкивающегося соединения (конец TS9) для быстрой эксплуатации делает установку и техническое обслуживание простыми и эффективными, сокращая время и усилия, необходимые для настройки.
IV. Области применения
Оборудование мобильной связи: Широко используется в модемах 3G/4G/5G, мобильных точках доступа и сотовых маршрутизаторах, подключая интерфейс TS9 устройства к внешним антеннам с интерфейсами SMA, тем самым улучшая возможности приема и передачи сигнала, особенно в районах со слабым сигналом.
Беспроводные сетевые устройства: Применяется в беспроводных точках доступа, маршрутизаторах и клиентских устройствах, позволяя подключать внешние антенны с высоким коэффициентом усиления (с интерфейсами SMA) к устройствам с интерфейсами TS9, увеличивая зону покрытия беспроводной сети и уровень сигнала.
Портативные электронные устройства: Используется в портативных измерительных приборах, портативных устройствах связи и другом небольшом электронном оборудовании, требующем передачи радиосигнала между интерфейсами SMA и TS9, обеспечивая надежное подключение сигнала в мобильных сценариях.
Промышленные приложения и Интернет вещей: В промышленных системах беспроводной связи, устройствах Интернета вещей (IoT) и оборудовании удаленного мониторинга он служит связующим звеном между различными радиочастотными компонентами, облегчая передачу данных в промышленных условиях.
Автомобильная электроника: Подходит для систем связи в автомобиле, таких как автомобильные модемы, GPS-антенны и беспроводные маршрутизаторы, подключаемые к различным радиочастотным устройствам с интерфейсами SMA и TS9 для обеспечения стабильной связи во время эксплуатации автомобиля.
V. Указания по использованию
При установке убедитесь, что интерфейсы SMA и TS9 чистые и не содержат пыли, грязи или другого мусора. Правильно выровняйте разъемы, чтобы избежать смещения, которое может привести к повреждению контактов или интерфейсов. Для торца SMA затяните резьбовое соединение надлежащим образом — избегайте чрезмерной затяжки, чтобы предотвратить повреждение резьбы. Для торца TS9 используйте постоянное нажатие или защелкивание, чтобы обеспечить надежное соединение без чрезмерного усилия.
При отсоединении сначала аккуратно отвинтите конец SMA (если это применимо), а затем осторожно отделите конец TS9, потянув за защелкивающийся механизм или отпустив его, избегая любого скручивания или рывка, которые могут повредить разъемы.
Несмотря на то, что никелированная поверхность обеспечивает устойчивость к коррозии, рекомендуется избегать использования адаптера в чрезвычайно суровых условиях, таких как высокая концентрация агрессивных газов, повышенная влажность или экстремальные температуры, выходящие за пределы указанного диапазона (обычно от -30℃ до +85℃, в зависимости от продукта).
Техническое обслуживание и осмотр
Регулярно проверяйте адаптер на наличие повреждений, таких как погнутые контакты, трещины на корпусе или чрезмерный износ покрытия. При обнаружении каких-либо повреждений немедленно замените адаптер, чтобы избежать ухудшения качества сигнала или повреждения оборудования.
Периодически протирайте интерфейсы мягкой сухой тканью или специальным средством для очистки электронных контактов, чтобы удалить скопившуюся грязь или окисление и обеспечить хороший электрический контакт. Избегайте использования абразивных материалов или агрессивных химикатов, которые могут повредить покрытие поверхности или разъемы.
