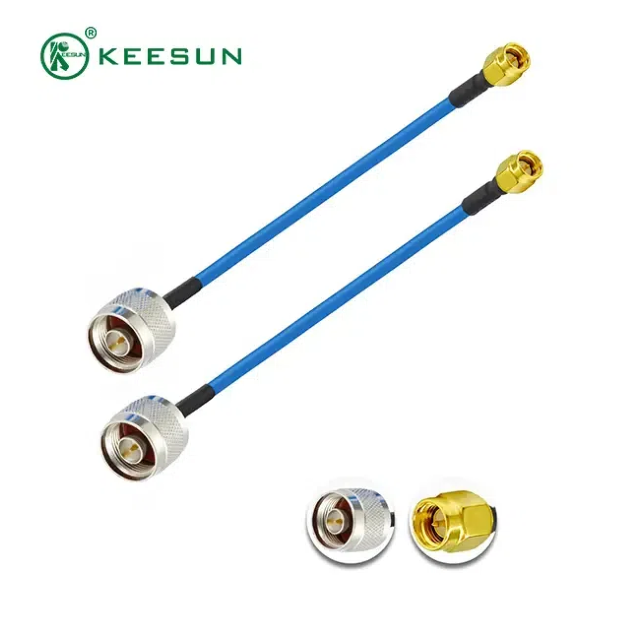

Каждый специалист в полевых условиях знает, что даже самое лучшее оборудование может плохо работать при неправильной установке. Небольшие ошибки при настройке или последующем обращении могут привести к резкому увеличению уровня шума, ухудшению качества сигнала или даже полному отказу линии связи. В этой статье рассматриваются практические способы минимизации потерь с помощьюрадиочастотный коаксиальный кабель. Следуя четким инструкциям по монтажу, обращению и устранению неполадок, вы сможете поддерживать работоспособность систем на заданном уровне. В Shenzhen Keesun Technology мы разрабатываем коаксиальные кабельные сборки с низким уровнем потерь, которые обеспечивают надежность, но практика эксплуатации остается ключом к долгосрочной стабильности.
Контрольный список для предварительной установки: что необходимо проверить перед прокладкой кабеля
Подтвердите полное сопротивление, тип разъема, максимальную частоту и предполагаемую длину
Первым шагом при любой установке является подтверждение соответствия радиочастотного коаксиального кабеля требованиям системы. Импеданс имеет решающее значение — большинство радиочастотных систем имеют либо 50 Ом, либо 75 Ом. Использование неправильного импеданса приводит к отражениям, повышению КСВН и снижению эффективности. Совместимость разъемов - еще одно частое упущение; SMA, N-type, TNC или IPEX следует выбирать, исходя как из порта устройства, так и из требований окружающей среды. Не менее важен и частотный диапазон — такие типы коаксиальных кабелей с низким уровнем потерь, как LMR-200 или RG316, могут поддерживать стабильную работу на частоте до нескольких гигагерц, но у каждого варианта есть свои ограничения. И наконец, всегда рассчитывайте предполагаемую длину кабеля с учетом допустимых вносимых потерь. Простая форма предварительной установки, в которой записываются эти значения, помогает избежать дорогостоящих переделок.
Проверьте кабель на наличие перегибов, правильный номер детали и протоколы заводских испытаний
Даже высококачественный кабель может выйти из строя при неправильном обращении с ним перед монтажом. Проверьте внешнюю оболочку на наличие перегибов, сплющиваний или следов смятия. Убедитесь, что номер катушки соответствует заказанному номеру детали — например, если вы перепутаете RG174 и RG316, ожидаемый убыток может удвоиться. Всегда запрашивайте отчеты о заводских испытаниях, если таковые имеются; в Keesun сборки поставляются с данными проверки для подтверждения затухания, потерь при возврате и непрерывности работы. Запись этих сведений перед использованием позволяет отслеживать процесс устранения неполадок в будущем.
Лучшие практики в области фрезерования, гибки и механики
Минимальный радиус изгиба определяется диаметром кабеля; избегайте мест раздавливания
Каждый радиочастотный коаксиальный кабель имеет рекомендуемый минимальный радиус изгиба, обычно примерно в десять раз превышающий внешний диаметр. Более сильный изгиб может привести к деформации диэлектрика, изменению полного сопротивления и усилению отражения. При прокладке внутри стоек или корпусов избегайте острых углов и плотных кабельных стяжек. Кабели должны иметь плавные изгибы и быть закреплены достаточно свободно, чтобы предотвратить их сминание. Технические специалисты на местах часто недооценивают это, однако поломки, связанные с изгибом, являются одной из наиболее распространенных скрытых причин высоких потерь.
Отсоединение от линий электропередач/источников электромагнитных помех; использование надлежащих зажимов и снятие напряжения
Еще одной серьезной проблемой являются электромагнитные помехи. Никогда не прокладывайте коаксиальные кабели параллельно линиям электропередачи переменного тока в непосредственной близости от них. Вместо этого соблюдайте расстояние не менее нескольких дюймов или используйте физические барьеры. В промышленных условиях также важно обеспечить изоляцию от двигателей, трансформаторов или импульсных источников питания. Для обеспечения механической устойчивости используйте зажимы, рассчитанные на диаметр коаксиального кабеля, а не обычные зажимы. Рядом с разъемами необходимо уменьшить натяжение, чтобы изгибающие усилия не воздействовали на точку соединения. Коаксиальный кабель с низкими потерями хорош только в том случае, если он используется в полевых условиях.
Качество соединителя, его окончание и защита от атмосферных воздействий
Обжимные, паяные и предварительно собранные разъемы — рекомендуемые варианты использования
Разъемы часто являются самым слабым звеном в радиочастотной цепи. Обжимные разъемы при использовании надлежащего инструмента быстро и надежно соединяются, что делает их пригодными для установки в больших объемах. Паяные разъемы, хотя и требуют большего мастерства, обеспечивают отличную проводимость и надежны в лабораторных условиях. Предварительно собранные разъемы, поставляемые в комплекте, исключают влияние человеческого фактора и идеально подходят, когда приоритетом является долгосрочная надежность. Компания Keesun предлагает предварительно протестированные разъемы с опциями SMA, N-type, TNC и IPEX для различных применений.
Меры по герметизации наружных разъемов и поддержанию низкого уровня отражений
При установке на открытом воздухе возникает еще одна проблема: попадание влаги. Попадание воды в диэлектрик приводит к резкому увеличению затухания. Каждый наружный разъем должен быть герметизирован изолентой, защищающей от атмосферных воздействий, или термоусадочной пленкой. Для предотвращения коррозии также можно использовать смазку или защитные гели. При работе на высоких частотах даже небольшой зазор или плохо закрепленный разъем могут вызвать отражения, поэтому рекомендуется использовать динамометрические ключи и соответствующие инструменты для выравнивания. Если потратить несколько минут на защиту разъемов от непогоды, срок службы может продлиться на годы.
Измерение и диагностика характеристик (КСВ, вносимые потери)
Простые инструменты: VNA, измеритель обратных потерь, направленный ответвитель - что показывает каждый из них
Диагностика начинается с измерения. Векторный сетевой анализатор (VNA) обеспечивает наиболее полное представление о характеристиках кабеля, отображая как вносимые потери, так и КСВН на разных частотах. Для проверки в полевых условиях измерители обратных потерь или направленные ответвители предлагают более простые способы обнаружения несоответствий и отражений. Хотя они и не столь детализированы, они быстро выявляют серьезные неисправности в установке. Для техников, у которых нет современного оборудования, многие портативные тестеры все еще могут измерять вносимые потери с фиксированной частотой.
Как выполнить быструю “стендовую” проверку и как выглядят допустимые цифры
Перед завершением монтажа выполните короткую проверку на стенде. Подключите радиочастотный коаксиальный кабель между генератором сигналов и анализатором, измерив потери на требуемой частоте. Для большинства типов коаксиальных кабелей с низким уровнем потерь ожидается потеря в несколько дБ на 100 футов, в зависимости от частоты и диаметра. В большинстве профессиональных применений КСВН должна оставаться ниже 1,3:1. Любые аномальные всплески или неожиданные провалы указывают на проблемы с разъемом или скрытые изгибы линии. Запишите эти цифры для дальнейшего использования.
Распространенные ошибки и их исправления
Причины высокой КСВН (неисправный разъем, изгиб, несоответствие импеданса) и способы их устранения
Высокий уровень КСВН является тревожным сигналом. Начните изоляцию с проверки разъемов: полностью ли они установлены, правильно ли затянуты и не загрязнены ли они? Затем проверьте прокладку на наличие сильных изгибов или раздавленных участков. Если неисправность не устранена, убедитесь, что сопротивление кабеля соответствует устройству. Тестирование на замену — замена короткого заведомо исправного кабеля - это быстрый способ определить, связана ли проблема с кабелем или оборудованием.
Признаки неисправности экранирования или попадания влаги и критерии замены
Неисправности экранирования часто проявляются в виде периодических шумов или чувствительности к близлежащим источникам электромагнитных помех. К визуальным признакам относятся изношенная оплетка, порезы на корпусе или обесцвеченный диэлектрик. Попадание влаги можно определить по молочному или мутному диэлектрическому материалу на концах разъема. Как только на кабеле проявляются эти симптомы, единственным надежным способом устранения является замена. Попытка отремонтировать поврежденный коаксиальный кабель часто обходится дороже из-за простоя, чем установка нового, предварительно протестированного узла.
Техническое обслуживание и жизненный цикл: когда следует заменять кабели
Возраст, повторяющиеся циклы гибки и ущерб окружающей среде как сигналы о замене
Ни один радиочастотный коаксиальный кабель не служит вечно. Со временем воздействие ультрафиолета, перепады температур или многократные перегибы приводят к повреждению оболочки и диэлектрика. В мобильных или аэрокосмических приложениях, где кабели часто перемещаются, циклы перегиба могут определять срок службы, превышающий календарные годы. Ущерб окружающей среде, такой как укусы грызунов, истирание или воздействие химических веществ, должен повлечь за собой немедленную замену. Упреждающий подход предотвращает поломки во время критически важных операций.
Рекомендуемая практика: храните запасные части и регистрируйте данные об установке/тестировании
Наличие запасных частей одинаковой длины и типов разъемов значительно сокращает время простоя. Не менее важно, что регистрация деталей установки и исходных данных испытаний дает основу для сравнения в будущем. В компании Keesun мы рекомендуем на каждом предприятии иметь небольшой запас предварительно протестированных узлов для быстрой замены. Такой подход обеспечивает бесперебойную работу системы и снижает соблазн продолжать использовать сомнительный кабель.
Вывод
Стабильная работа радиочастотных систем зависит от тщательной установки, измерений и своевременной заменырадиочастотный коаксиальный кабель. Практически в каждом случае применяется простой способ устранения неполадок: осмотрите кабель, измерьте его с помощью доступных инструментов, устраните неисправность и при необходимости замените. Сочетая высококачественные коаксиальные кабельные сборки с низким уровнем потерь от Shenzhen Keesun Technology и строгую практику эксплуатации в полевых условиях, вы можете обеспечить долгосрочную надежность в любых условиях. Чтобы узнать больше о наших настраиваемых сборках и высокоточных продуктах, свяжитесь с нами сегодня.
