Как выбрать коаксиальный кабель:

Перед покупкой коаксиального кабеля важно знать один из его важнейших параметров: ослабление сигнала. Когда радиочастотный сигнал проходит по кабелю, часть его преобразуется в тепло, в то время как другая часть может просачиваться через внешний проводник. Потеря сигнала обычно измеряется в децибелах (дБ) на единицу длины.

Факторы, влияющие на затухание

На затухание влияют несколько факторов, включая электропроводность, диэлектрические потери и условия окружающей среды:

1. [Размер кабеля] Кабели большего диаметра обладают меньшими потерями проводимости, что снижает затухание сигнала.
2. [Диэлектрический материал] Диэлектрические потери не зависят от размера кабеля, но линейно увеличиваются с увеличением частоты.
3. [Материал проводника] Потери в проводнике возрастают пропорционально квадратному корню из частоты.
4. [Температура] С повышением температуры увеличивается как полное сопротивление проводника, так и коэффициент мощности диэлектрического материала, что приводит к более высокому затуханию.

Вывод

1. Более тонкие кабели приводят к большему затуханию.
2. Более длинные кабели также способствуют увеличению затухания.

Технические характеристики

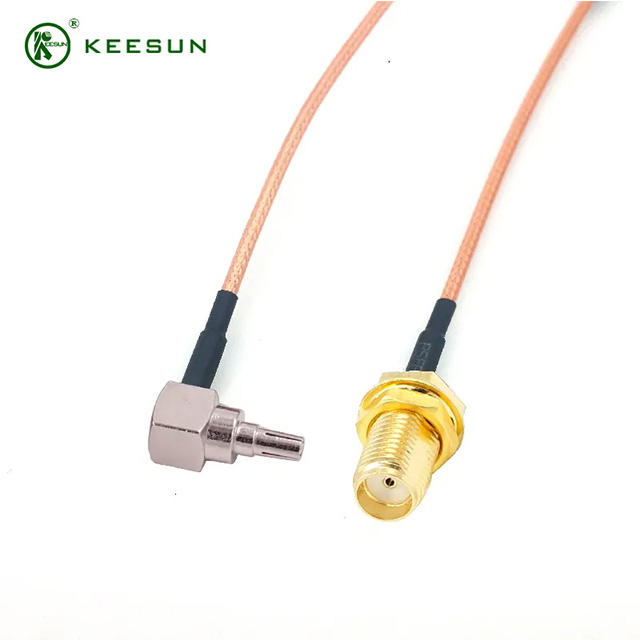

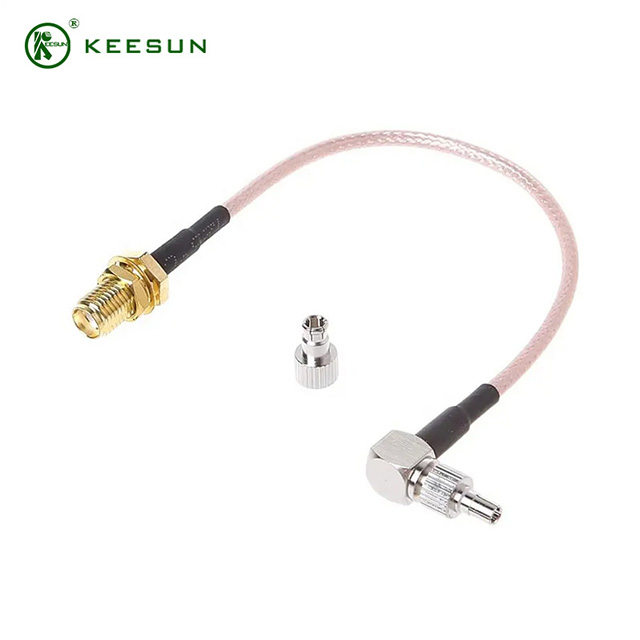

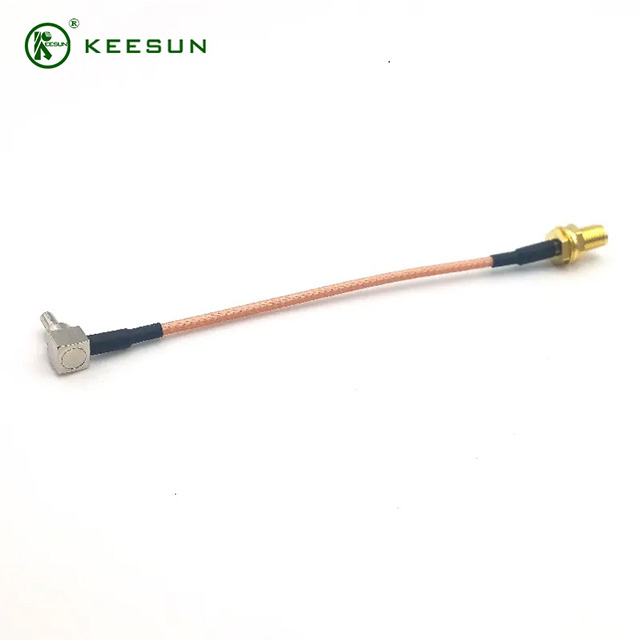

Соединение кабеля SMA с гнездом SMA с малыми потерями с использованием коаксиального кабеля Keesun RG178

В коаксиальном кабеле RG178, используемом в этом SMA-кабеле, используется диэлектрик PE (F) с параметром VoP 83%, что обеспечивает низкие вносимые потери по сравнению с твердотельным диэлектриком. Этот гибкий радиочастотный кабель идеально подходит для применения в средах, требующих изгиба.
