Структура и характеристики передачи радиочастотного коаксиального кабеля

структура

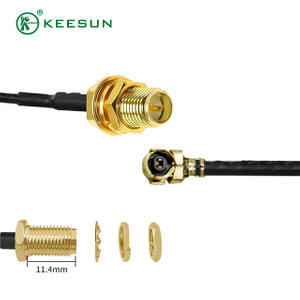

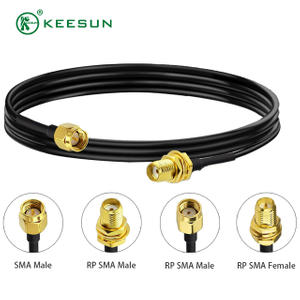

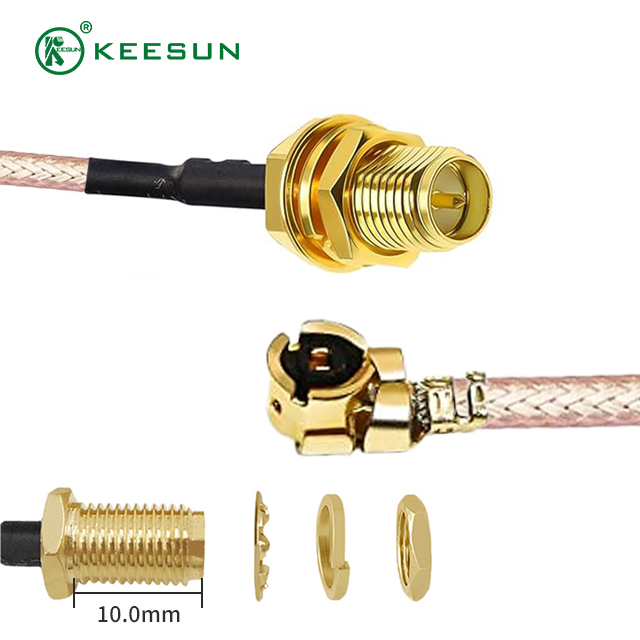

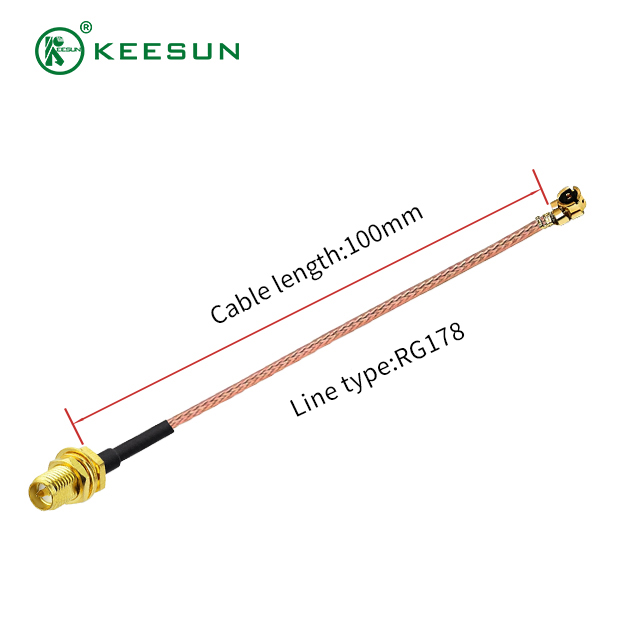

Радиочастотный коаксиальный кабель состоит из 4 частей: внутреннего проводника, изолятора, внешнего проводника и оболочки. Изолятор изолирует внутренний и внешний проводники и обеспечивает совпадение осей, что и является коаксиальным кабелем. Внутренний и внешний проводники разделены диэлектриком (изолирующим материалом), который в значительной степени определяет скорость передачи и характеристики потерь в коаксиальном кабеле. Обычно используемый изоляционный материал представляет собой смесь сухого воздуха, полиэтилена, полипропилена, поливинилхлорида и других материалов. Кабель из вспененного материала оптимизирован благодаря низким потерям, хорошей частотной характеристике и сложному забору воды.

Передаточная характеристика

(1) Распределение электромагнитного поля в коаксиальном кабеле

Напряженность электрического поля распределена синусоидально, волны, передаваемые по коаксиальному кабелю, не будут выходить за пределы кабеля, в приложении внешний проводник обычно заземлен, поэтому он обладает хорошим экранирующим эффектом, передаваемый телевизионный сигнал не подвергается внешним помехам, а сигнал внутри не будет излучаться наружу.

Производительность коаксиального кабеля

(1) Характеристический импеданс

Характеристический импеданс Zc определяется как отношение напряжения к току в любой точке коаксиального кабеля с соответствующей клеммой. Характеристический импеданс коаксиального кабеля определяется диаметром проводника и средой между проводниками и не имеет ничего общего с длиной кабеля. В системе CATV характеристическое сопротивление коаксиального кабеля составляет 75 Ом.
