При выборерадиочастотный коаксиальный кабель Перед инженерами и техническими заказчиками часто встает вопрос о том, какое семейство кабелей лучше всего соответствует их потребностям. Распространенные группы кабелей включают кабели серии RG, такие как RG174 и RG316, варианты LMR с низким уровнем потерь для длительной работы и микрокоаксиальные кабели для ультракомпактных устройств. Понимание различий в электрических характеристиках, механической конструкции и устойчивости к воздействию окружающей среды является ключом к правильному выбору. Компания Shenzhen Keesun Technology Co., Ltd предлагает широкий ассортимент высокопроизводительных коаксиальных кабелей в сборе, помогая заказчикам выбрать наиболее подходящее решение для их задач.
Краткий обзор: распространенные семейства радиочастотных коаксиальных кабелей
Кабели серии RG: надежность в повседневной эксплуатации
Серия RG на протяжении десятилетий является основой радиочастотной связи. Такие модели, как RG174, RG316 и RG58, остаются популярными благодаря сочетанию гибкости, доступности и совместимости со стандартными разъемами.
RG174: Компактный и экономичный, часто используется для подключения внутренних устройств или коротких соединительных проводов. Благодаря небольшому диаметру он имеет небольшой вес, но при этом обеспечивает более высокое затухание на высоких частотах.
RG316 (Красный): Аналогичного размера, но изготовлен из диэлектрика PTFE, что обеспечивает лучшую термостойкость и меньшие потери, чем у RG174. Он широко используется в аэрокосмических, оборонных и промышленных испытательных установках, где надежность в экстремальных условиях имеет решающее значение.
RG58: Увеличен в диаметре, что обеспечивает меньшее затухание на расстоянии, что делает его подходящим для антенных фидеров средней длины и радиочастотных установок общего назначения.
Основной компромисс между гибкостью и потерями в кабелях RG заключается в том, что более тонкие кабели легче прокладывать, но они снижают качество передачи сигнала по сравнению с более толстыми вариантами. Для дорогостоящих проектов с короткой протяженностью кабеля кабели RG остаются одним из наиболее широко используемых вариантов во всем мире.
Семейство LMR: создано с низкими потерями
Для применений, требующих более длинных кабелей или более высокой мощности, серия LMR является идеальным решением. Кабели типа LMR-200, LMR-240 и LMR-400 разработаны с использованием современных диэлектрических материалов и экранирования, что значительно снижает затухание по сравнению со стандартными кабелями RG.
Эти кабели особенно ценны для подключения наружных антенн, базовых станций связи и объектов беспроводной инфраструктуры. Их прочные оболочки часто устойчивы к ультрафиолетовому излучению и влаге, что обеспечивает длительный срок службы даже в суровых климатических условиях. Небольшое увеличение жесткости по сравнению с кабелями RG компенсируется их превосходными электрическими характеристиками. Кроме того, семейство LMR обеспечивает превосходную эффективность экранирования, снижая уровень электромагнитных помех (EMI) и улучшая общую четкость сигнала в условиях высокой плотности радиочастотной среды.
Микро-коаксиальный кабель: когда пространство имеет значение
Современная бытовая электроника, устройства Интернета вещей и портативные системы связи требуют миниатюрных межсоединений. Для этих компактных помещений разработаны микрокоаксиальные кабели диаметром 0,81 мм, 1,13 мм и 1,37 мм.
Несмотря на свои небольшие размеры, они обеспечивают контролируемое сопротивление и надежную работу в широком диапазоне частот. Типичные области применения включают модули Wi-Fi для ноутбуков, каналы связи для беспилотных летательных аппаратов и носимые устройства. Компромисс заключается в том, что их хрупкая конструкция требует бережного обращения, и их лучше всего оканчивать прецизионными разъемами, такими как IPEX или U.FL. Для производителей, разрабатывающих компактную электронику нового поколения, микрокоаксиальный кабель обеспечивает гибкость, позволяющую экономить место на плате без ущерба для радиочастотной целостности.
Сравниваемые электрические характеристики: затухание, полное сопротивление, КСВН
Зависимость частоты от затухания
Наиболее важным электрическим параметром для радиочастотного коаксиального кабеля является затухание — величина потери мощности сигнала на единицу длины. На это сильно влияют диаметр кабеля, качество диэлектрика и экранирование.
RG174: Более высокое затухание, подходит для коротких пробежек на расстоянии менее нескольких футов.
RG316 (Красный): Меньшие потери, чем у RG174, позволяет работать на умеренных расстояниях со стабильной производительностью.
LMR-200: Значительно меньшее затухание, идеально подходит для антенных фидеров и длинных коаксиальных линий.
Микро-коаксиальный кабель: Потери значительно варьируются, но обычно они выше из-за небольшого размера проводов, что делает их лучше подходящими для внутренней проводки, а не для внешних фидеров.
Как читать технические описания
Технические характеристики коаксиальных кабелей содержат термины, имеющие решающее значение для выбора:
Тип диэлектрика: ПТФЭ обеспечивает высокую температурную устойчивость и стабильные рабочие характеристики, в то время как диэлектрики из полиэтилена или ПВХ более экономичны.
Коэффициент скорости: Указывает скорость распространения сигнала по кабелю; более высокие значения обычно повышают точность синхронизации в радиочастотных системах.
Управление мощностью: Кабели большего размера более эффективно рассеивают тепло, поддерживая более высокую радиочастотную мощность без ухудшения качества.
Понимание этих параметров позволяет проектировщикам избегать несоответствующих друг другу кабелей, которые могут привести к отражениям или снижению производительности. Это также гарантирует, что эффективность на системном уровне, особенно в высокочастотных диапазонах, таких как 5G или спутниковая связь, остается неизменной.
Механические различия и различия в условиях окружающей среды
Гибкость, радиус изгиба и диапазон температур
Механические характеристики часто решают, будет ли кабель успешным при эксплуатации в реальных условиях. RG174, благодаря своей тонкой конструкции, может изгибаться в труднодоступных местах с минимальным усилием, но при многократном изгибе он теряет прочность. RG316 выдерживает более высокие температуры, что делает его надежным в аэрокосмической и автомобильной электронике. Кабели LMR, хотя и менее гибкие, обеспечивают надежный баланс для установок, требующих долговечности и стабильности в долгосрочной перспективе.
Температурные диапазоны также различаются: кабели на основе ПТФЭ, такие как RG316, выдерживают температуру до +200 °C, в то время как для кабелей с оболочкой из ПВХ температура не должна превышать +85 °C. Правильный выбор оболочки гарантирует, что кабель не испортится преждевременно в окружающей среде. Некоторым промышленным пользователям также требуются безгалогенные жилеты для соответствия стандартам пожарной безопасности, что является еще одним фактором, который следует учитывать при выборе.
Размещение на открытом воздухе или в помещении
Устойчивость к воздействию окружающей среды имеет решающее значение для антенных фидеров и телекоммуникационных систем. Кабели LMR с оболочками, стабилизированными от ультрафиолетового излучения, выдерживают длительное воздействие окружающей среды и даже могут быть непосредственно погружены в грунт с помощью влагозащитных конструкций. В отличие от этого, микрокоаксиальные кабели предназначены исключительно для использования внутри помещений и встраиваются в устройства, защита которых обеспечивается корпусами. Кабели RG сильно различаются в зависимости от материала оболочки, поэтому важно проверять технические характеристики.
Варианты завершения соединения и сборки
Прекращение работы на заводе или в полевых условиях
Коаксиальные кабели можно заказать как в комплекте, так и в полевых условиях. Заводские сборки, например, от Keesun, гарантируют контролируемое сопротивление, точную обжимку и проверенную производительность на частоте до 18 ГГц. Завершение работы в полевых условиях может сократить время на быстрое устранение неполадок, но сопряжено с риском несогласованности КСВН или несоответствия разъемов. Для критически важных приложений, таких как оборонная связь или спутниковая связь, заводская сборка является более безопасным и надежным выбором.
Соединения с общими соединителями

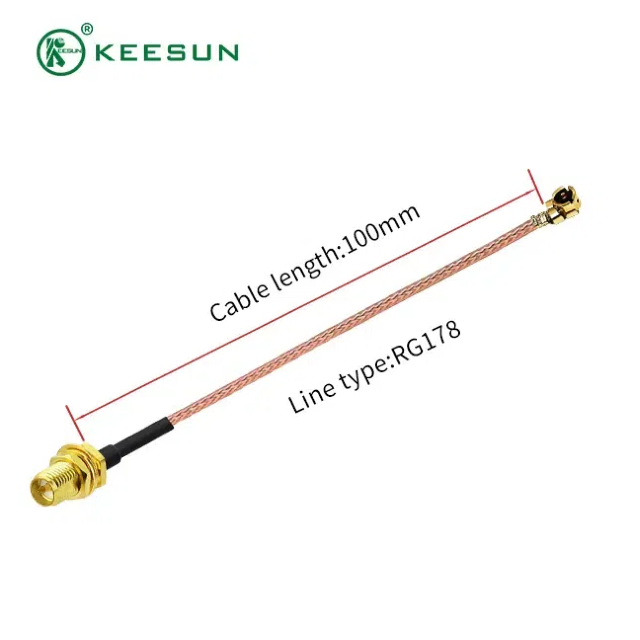

Микро-коаксиальный кабель: Серии IPEX, U.FL, MHF для компактных соединений печатных плат.
RG174/RG316: Часто используется в паре с разъемами SMA, SMB или BNC.
Кабели LMR: Обычно сочетается с разъемами N-type, TNC или SMA большего размера для соединений с низкими потерями в наружных установках.
Правильный выбор типа разъема обеспечивает механическую совместимость и минимизирует потери на отражение. Соответствие покрытия разъема (например, золотого или никелевого) требованиям окружающей среды также увеличивает срок службы в сложных условиях.
Варианты использования: какой кабель для какого применения
Лабораторные и испытательные установки
При проведении испытаний решающее значение имеют низкий уровень КСВН и повторяемость. Кабели RG316 с диэлектриками из ПТФЭ и стабильностью в широком температурном диапазоне предпочтительны в лабораториях, где кабели можно многократно сгибать, но они должны сохранять точные электрические характеристики. При настройке калибровки эти кабели обеспечивают точность без внесения дополнительных ошибок.
Антенные фидеры и наружная инфраструктура
Для базовых станций, точек доступа Wi-Fi или направленных антенн лучше всего использовать кабели LMR. Низкие потери на расстоянии, устойчивость к ультрафиолетовому излучению и высокая потребляемая мощность делают их надежными для установки на открытом воздухе. Это обеспечивает стабильную связь даже в сложных климатических условиях. По мере расширения беспроводных сетей для поддержки проектов Интернета вещей и "умного города" кабели LMR обеспечивают необходимую долговечность для поддержания инфраструктуры в рабочем состоянии при минимальном техническом обслуживании.
Подключение внутреннего устройства
Когда пространство, вес и гибкость являются приоритетными, микрокоаксиальные кабели превосходят другие. Они позволяют производителям оборудования интегрировать беспроводную связь в планшеты, беспилотные летательные аппараты и портативную электронику, не увеличивая при этом объем. Их малый диаметр и малый вес обеспечивают компактность конструкции при сохранении надежности радиосвязи. В медицинских приборах, таких как портативное оборудование для мониторинга, микрокоаксиальный кабель обеспечивает как миниатюризацию, так и стабильное качество сигнала.
Вывод
Правильный выборрадиочастотный коаксиальный кабельзависит от соотношения электрических характеристик, условий окружающей среды и механических требований. Компания Shenzhen Keesun Technology Co., Ltd предлагает высокоточные кабельные сборки, протестированные на частоте до 18 ГГц, независимо от того, выбираете ли вы кабели серии RG для общего использования, LMR для работы на открытом воздухе с малыми потерями или micro-coax для компактной электроники. Изучите наши настраиваемые решения и варианты разъемов, чтобы найти идеальное решение для вашей системы. Свяжитесь с нами сегодня, чтобы обсудить ваши требования и обеспечить стабильное и высококачественное подключение в любом приложении.
