1. Обзор продукта

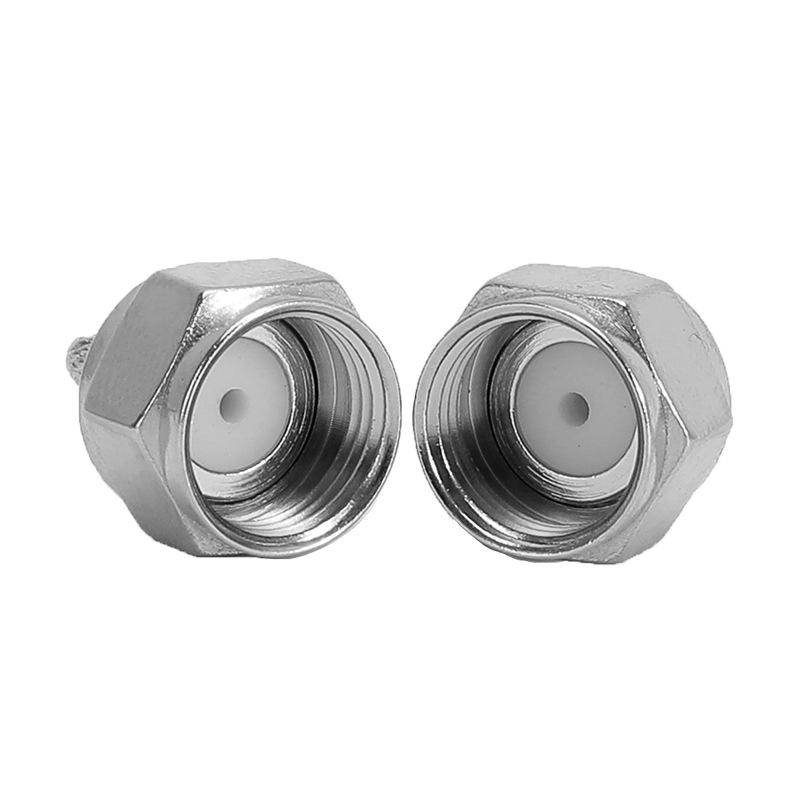

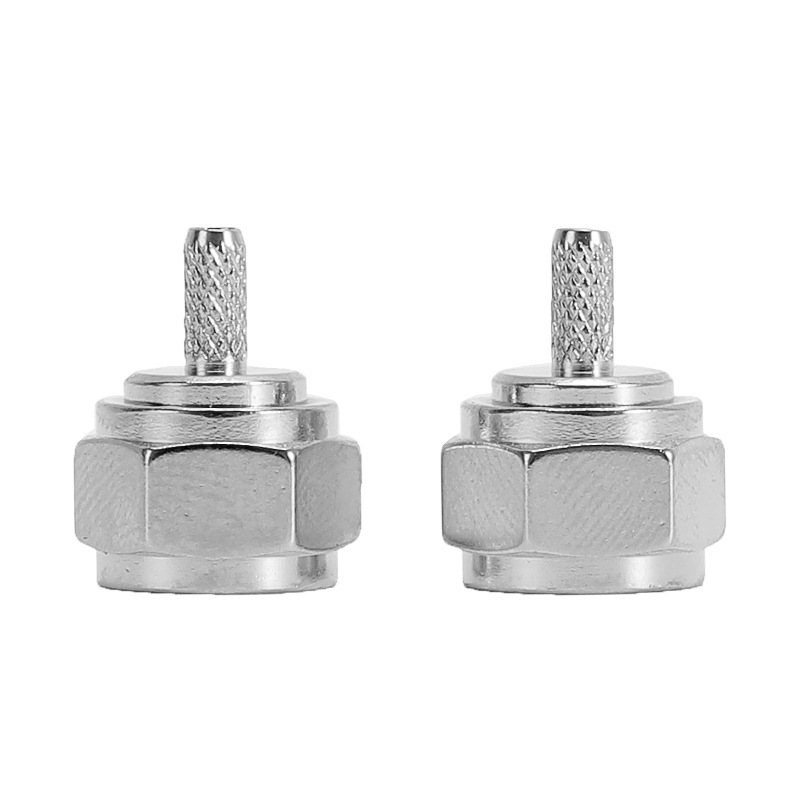

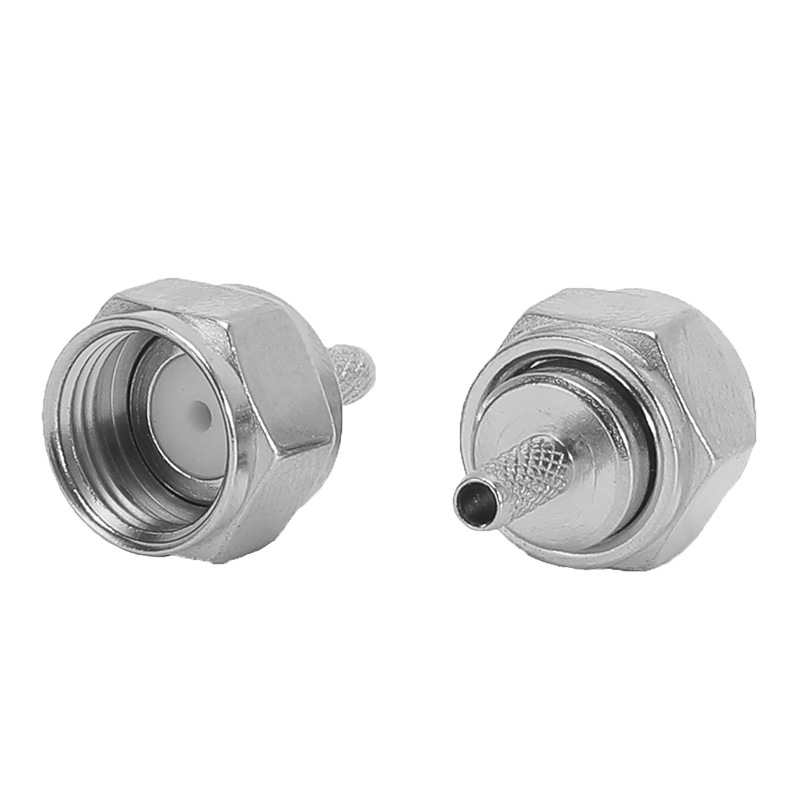

Наш радиочастотный коаксиальный разъем имеет конструкцию imperial F male, специально разработанную для кабелей RG316 и RG174, а также совместим с интерфейсами радиочастотного кабельного телевидения. Это широко используемый соединительный элемент в области передачи радиосигнала, точно отвечающий строгим требованиям к передаче сигналов различных коммуникационных и электронных устройств, обеспечивающий стабильную и эффективную передачу сигнала.
2. Подробная информация о совместимых кабелях
Кабель RG316: Это малогабаритный высокочастотный коаксиальный кабель. Его внешний диаметр составляет приблизительно 2,5 мм, а внутренний - около 0,86 мм. Диаметр провода и характеристики экранирования подходят для микроразъемов. Он имеет характеристическое сопротивление 50 Ом, что делает его пригодным для передачи цифровых и высокочастотных сигналов с максимальной рабочей частотой до 10 ГГц. Во внутреннем проводнике обычно используется медный многожильный провод или многожильный провод из сплава меди и олова для обеспечения превосходных характеристик передачи; изоляционный материал - политетрафторэтилен с низкими потерями (PTFE) для обеспечения качества передачи высокочастотного сигнала; внешнее экранирование выполнено из полужесткой алюминиевой фольги, которая эффективно подавляет внешние электромагнитные помехи; облицовочный материал - FEP или аналогичные материалы, обладающие высокой термостойкостью и коррозионной стойкостью.
Кабель RG174: Это 50-омный коаксиальный кабель. Он обладает превосходной гибкостью и хорошо работает в условиях жестких требований к пространству и там, где требуется частый изгиб кабеля. Несмотря на незначительные различия в производительности передачи по сравнению с RG316, он является идеальным выбором для многих систем передачи радиосигнала малой мощности на короткие расстояния. Например, он часто используется для подключения линий передачи данных небольшого испытательного оборудования и некоторых беспроводных датчиков.
3. Преимущества в эксплуатационных характеристиках продукта
Отличные электрические характеристики: Конструкция разъема imperial F male может точно соответствовать соответствующему интерфейсу с низким контактным сопротивлением, что обеспечивает низкие потери мощности при передаче сигнала. Он также может поддерживать хорошую целостность сигнала в высокочастотном диапазоне, эффективно снижая затухание сигнала и обеспечивая стабильную передачу сигнала.
Надежная механическая конструкция: Корпус соединителя отличается прочностью и долговечностью, способен выдерживать определенную степень внешних воздействий и вибрации, обеспечивая стабильное соединение в сложных условиях эксплуатации. Он надежно подключен к кабелям RG316 и RG174 и не подвержен таким проблемам, как ослабление и падение, что обеспечивает длительную стабильную работу.
Хорошая экранирующая способность: Разъем обладает отличными экранирующими характеристиками, которые позволяют эффективно блокировать воздействие внешних электромагнитных помех на передаваемый сигнал и в то же время предотвращать внутреннюю утечку сигнала, обеспечивая точность и безопасность передачи сигнала, и подходит для сценариев применения с высокими требованиями к электромагнитной совместимости.
4. Сценарии применения
Системы кабельного телевидения: Его можно использовать для подключения источников сигнала кабельного телевидения к таким устройствам, как телевизоры и телевизионные приставки, обеспечивая высококачественную передачу телевизионного сигнала и предоставляя пользователям четкие и стабильные изображения программ.
Соединение между базовыми станциями связи и антеннами: В области связи он может обеспечить надежное соединение между оборудованием базовой станции и антеннами, обеспечивая эффективную передачу радиосигналов в системе базовой станции, что имеет решающее значение для улучшения покрытия и качества сигнала сетей связи.
Испытательное и измерительное оборудование: В различных радиочастотных приборах для тестирования и измерений в лабораториях или на производственных линиях он служит ключевым компонентом, соединяющим кабели и оборудование, обеспечивая точную передачу тестовых сигналов и гарантируя надежность и точность результатов испытаний.
Оборудование беспроводной связи: Он часто используется в небольших модулях беспроводной связи, беспроводных маршрутизаторах и другом оборудовании для обеспечения связи между внутренними компонентами оборудования или между оборудованием и внешними антеннами, помогая стабильно отправлять и принимать беспроводные сигналы и обеспечивая бесперебойную работу беспроводной связи.
