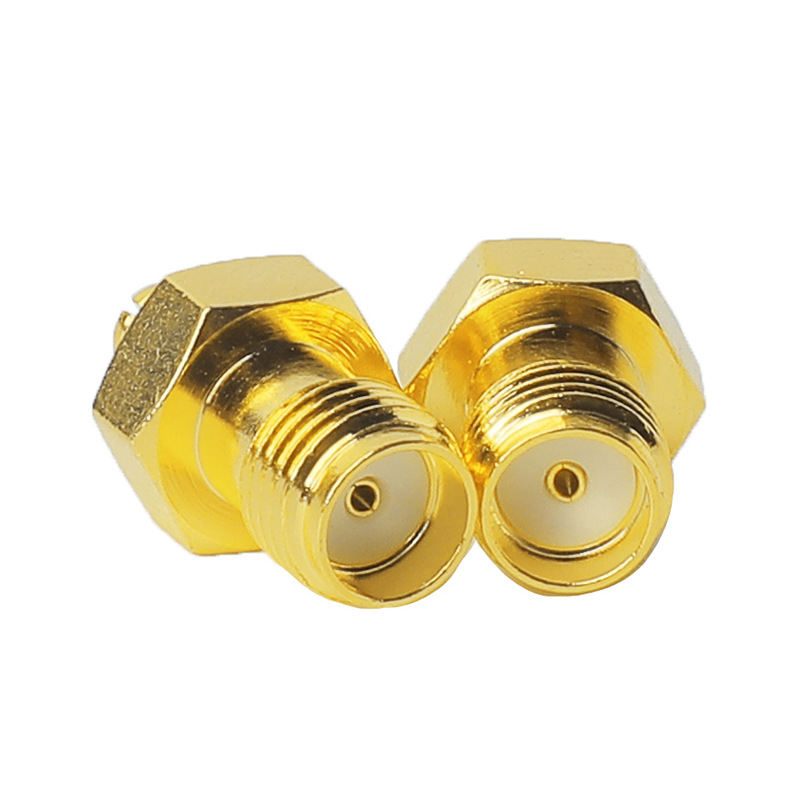

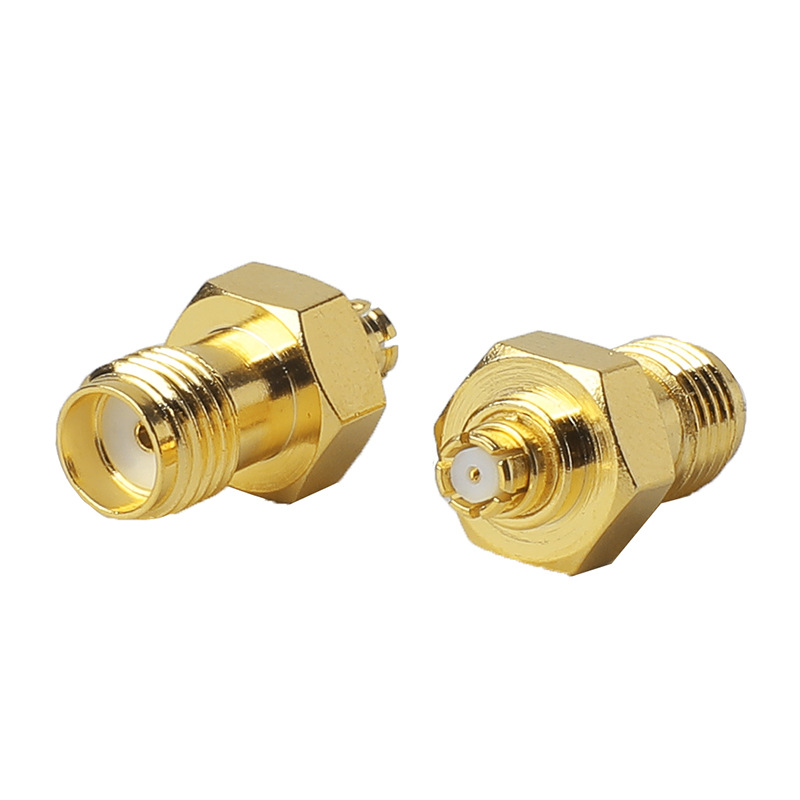

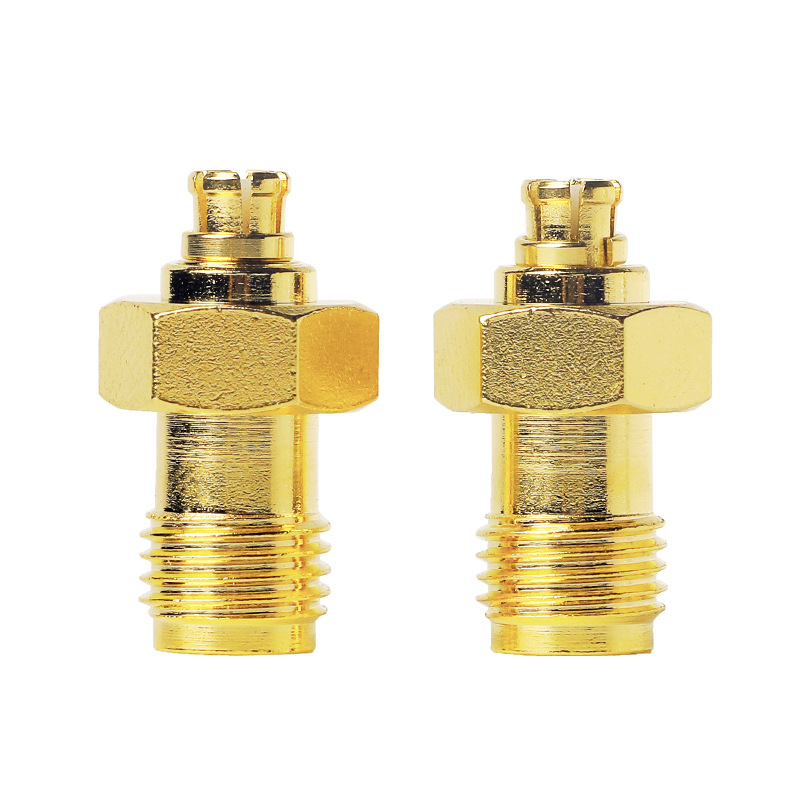

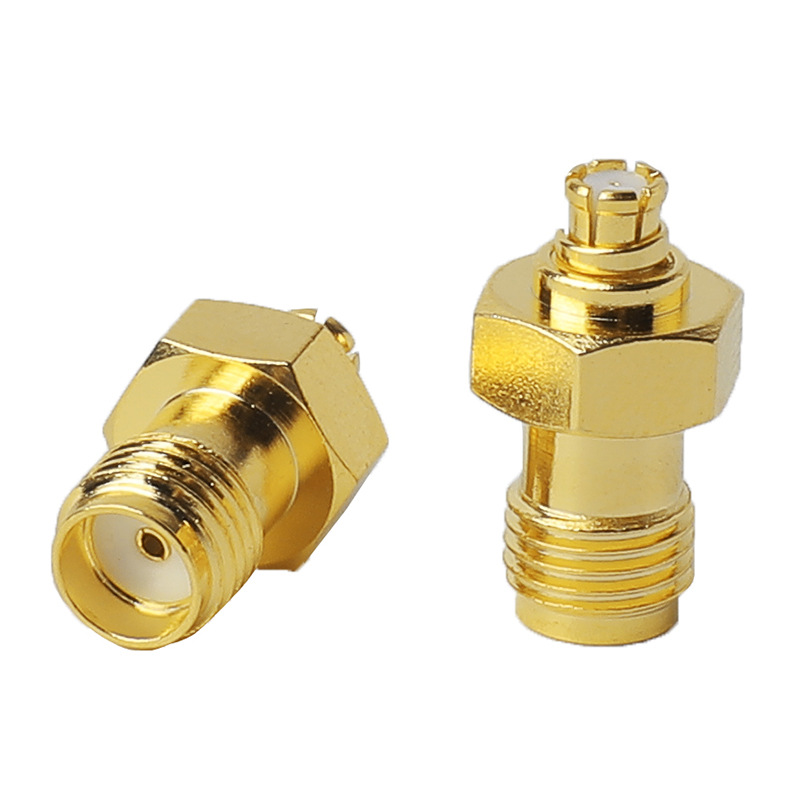

Описание продукта SMA-SMP Радиочастотный разъем SMA Female-SMP Female S SMP

I. Обзор продукта

Радиочастотные разъемы серий SMA (сверхминиатюрная версия A) и SMP (сверхминиатюрная вставка) широко используются в современном коммуникационном и электронном оборудовании. Этот SMA-SMP разъем SMA Female to SMP Female S SMP RF Connector, являясь профессиональным RF-адаптером, обеспечивает надежное соединение между интерфейсами SMA и SMP, удовлетворяя потребности в передаче сигнала различного оборудования и систем. Он может обеспечить стабильную передачу сигнала в различных сложных прикладных сценариях и является одним из ключевых компонентов для повышения производительности системы.

II. Технические характеристики продукта

1.Тип интерфейса

◦Конец SMA: Соответствует стандарту интерфейса SMA, имеет женскую конструкцию и соответствует спецификации MIL-C-39012. Этот интерфейс отличается небольшими размерами и широким диапазоном частот, что позволяет удовлетворять требованиям к передаче высокочастотных сигналов.

◦Конец SMP: Также имеет встроенный интерфейс, относящийся к серии SMP. Интерфейс SMP обладает такими характеристиками, как небольшие размеры, малый вес, отличные антивибрационные характеристики и широкая рабочая полоса пропускания.

1.Электрические характеристики

◦Характеристический импеданс: 50 Ом, что является общепринятым стандартным значением импеданса в радиочастотном поле. Это позволяет эффективно уменьшить отражение и потери при передаче сигнала и обеспечить его целостность.

◦Частотный диапазон: Частота постоянного тока до 18 ГГц (некоторые высокопроизводительные устройства могут достигать 20 ГГц или даже выше), что может соответствовать требованиям к передаче высокочастотных сигналов в большинстве областей связи, тестирования и измерений.

◦Вносимая потеря: Вносимые потери остаются на низком уровне во всем диапазоне рабочих частот, обеспечивая минимальные потери энергии при переключении сигнала и гарантируя эффективную передачу сигнала.

◦Коэффициент стоячей волны напряжения (КСВН): Он имеет низкий коэффициент стоячей волны напряжения, что может сделать передачу сигнала в разъеме более стабильной, уменьшить отражение сигнала и повысить эффективность передачи сигнала.

1.Механические характеристики

◦Материал:

▪Основной материал: Обычно изготавливается из нержавеющей стали или бериллиевой меди. Нержавеющая сталь обеспечивает высокую прочность и коррозионную стойкость изделия, что делает его пригодным для использования в суровых условиях; бериллиевая медь обладает хорошей проводимостью и эластичностью, что позволяет обеспечить надежное электрическое соединение и механический контакт.

▪Обработка поверхности: Поверхность разъема, как правило, покрыта золотом, что не только повышает устойчивость к коррозии, но и снижает контактное сопротивление, дополнительно оптимизируя электрические характеристики.

◦Способ подключения: На конце SMA используется резьбовое соединение, которое является прочным и может эффективно предотвращать ослабление, обеспечивая надежное соединение в условиях вибрации или ударов; на конце SMP используется нажимное соединение, которое простое в эксплуатации и обеспечивает быстрое подключение и отсоединение, повышая эффективность установки и обслуживания оборудования.

◦Долговечность: После строгих механических испытаний на долговечность он выдерживает тысячи подключений и сохраняет хорошие электрические и механические характеристики, обеспечивая длительную стабильную эксплуатацию.

iii. Преимущества продукта

1.Стабильность передачи сигнала: Благодаря точной конструкции и отличным электрическим характеристикам он позволяет добиться чрезвычайно низких потерь сигнала и стабильной передачи сигнала в условиях высоких частот, эффективно снижая искажения сигнала и помехи, а также обеспечивая надежное сигнальное соединение системы.

2.Сильная совместимость: Он может подключать интерфейсное оборудование SMA и интерфейсное оборудование SMP, решая проблему взаимосвязи между различным интерфейсным оборудованием, значительно повышая универсальность и гибкость оборудования и снижая стоимость системной интеграции.

3.Миниатюрный дизайн: Сами интерфейсы SMA и SMP характеризуются миниатюризацией. Этот адаптер дополнительно оптимизирован на этой основе, благодаря небольшим размерам и легкому весу он подходит для сценариев применения со строгими требованиями к пространству, таких как портативное коммуникационное оборудование и миниатюрные приборы для тестирования.

4.Высокая надежность: Высококачественные материалы и строгие производственные процессы гарантируют стабильную работу изделия в различных условиях окружающей среды (таких как высокая температура, низкая температура, влажность, вибрация и т.д.) с высокой надежностью и стабильностью, снижая вероятность выхода оборудования из строя и снижая затраты на техническое обслуживание.

IV. Области применения

1.Область коммуникации

◦Базовая станция беспроводной связи: Используется для передачи сигналов между различными модулями внутри базовой станции, обеспечивая эффективную и стабильную передачу радиосигналов между различными компонентами и улучшая качество связи и зону покрытия базовой станции.

◦Спутниковая связь: В оборудовании наземной спутниковой станции он соединяет различное радиочастотное оборудование для осуществления приема и передачи спутниковых сигналов, удовлетворяя требованиям спутниковой связи к высокоточной и высоконадежной передаче сигнала.

◦Терминалы мобильной связи: Например, в мобильных телефонах, планшетах и других устройствах соединение между антенной и радиочастотным модулем помогает улучшить качество приема и передачи сигнала, а также улучшить качество общения пользователя.

1.Область испытаний и измерений

◦Приборы для радиочастотного тестирования: Используется для подключения источников сигналов, анализаторов спектра, сетевых анализаторов и другого испытательного оборудования к тестируемому устройству, обеспечивая точную передачу тестовых сигналов и надежность результатов измерений, а также широко используется в исследованиях и разработках, производственных испытаниях и контроле качества электронного оборудования.

◦Лабораторные исследования: В электронных лабораториях научно-исследовательских институтов и университетов в качестве обычного компонента радиочастотного подключения он используется для создания различных экспериментальных систем для исследовательских работ, таких как передача высокочастотных сигналов и тестирование работоспособности схем.

1.Другие области

◦Радиолокационная система: Подключение передатчиков, приемников, антенн и других компонентов радиолокационного оборудования для обеспечения стабильной передачи радиолокационных сигналов, что играет ключевую роль в точности обнаружения и сопровождения целей.

◦Оборудование микроволновой связи: Такие, как микроволновые системы связи "точка-точка", микроволновые ретрансляционные станции и т.д., предназначенные для передачи микроволновых сигналов и обеспечения бесперебойной работы каналов связи.

V. Указания по использованию

1.Монтаж и демонтаж

◦Во время установки, пожалуйста, убедитесь, что интерфейсы SMA и SMP чистые и на них нет посторонних предметов. После выравнивания интерфейсов подсоедините их соответствующим образом (затянув резьбу SMA, доведя SMP до конца). Избегайте принудительной установки или чрезмерного затягивания, чтобы предотвратить повреждение интерфейсов.

◦При разборке сначала ослабьте резьбовое соединение SMA-конца, затем осторожно вытяните SMP-конец, чтобы избежать ненужного вытягивания и повреждения соединителя.

1.Условия окружающей среды

◦Изделие следует использовать в указанном диапазоне температур (обычно от -40°C до +85°C) и влажности. Избегайте длительного использования в условиях высокой температуры, высокой влажности или сильной коррозии, чтобы предотвратить ухудшение характеристик и срока службы изделия.

1.Регулярное техническое обслуживание

◦Регулярно проверяйте внешний вид разъема на предмет износа, деформации, коррозии и т.д. При обнаружении какой-либо проблемы его следует своевременно заменить, чтобы обеспечить стабильность передачи сигнала.

Если разъемы используются в течение длительного времени, рекомендуется регулярно их чистить. Для удаления пыли и грязи с поверхности можно использовать специальные чистящие средства для электроники, чтобы сохранить хорошие электрические контакты.
