Прямоугольный штекерный разъем SMA с внутренней резьбой и выводом (совместим с полужестким/полугибким кабелем RG402 086)
Разработанный специально для сценариев прецизионного радиочастотного подключения, этот
Прямоугольный штекерный разъем SMA с внутренней резьбой и штифтом
это идеальное решение для полужесткого/полугибкого кабеля RG402 Line 086. Благодаря исключительному конструктивному исполнению, строгим производственным стандартам и стабильной производительности, он стал основным компонентом связи в таких высокотехнологичных областях, как базовые станции связи, радиолокационные системы, аэрокосмические испытания и лабораторные прецизионные измерения, обеспечивая надежную поддержку передачи радиосигнала в сложных условиях.
Преимущества базовой структуры и совместимости

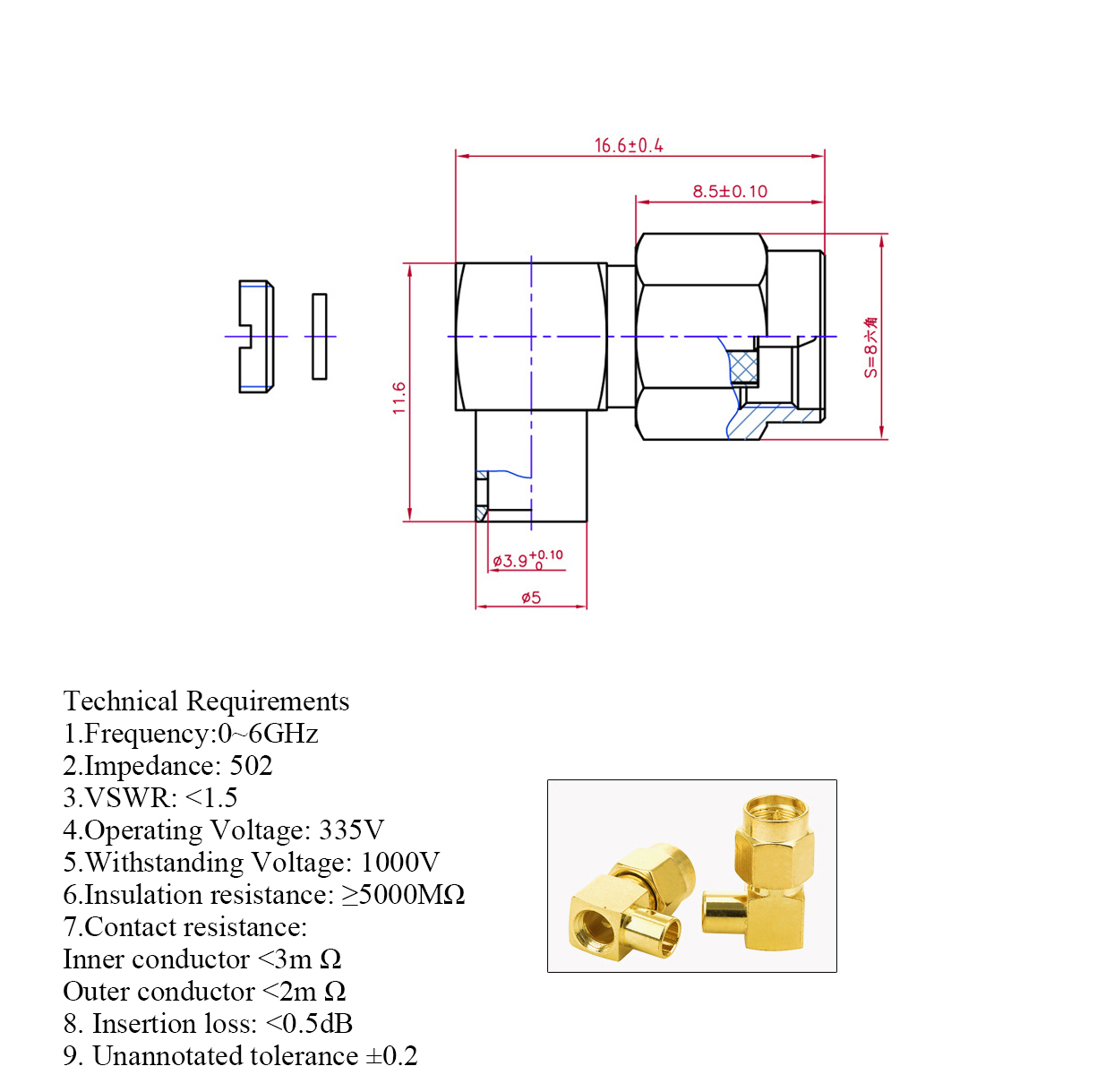

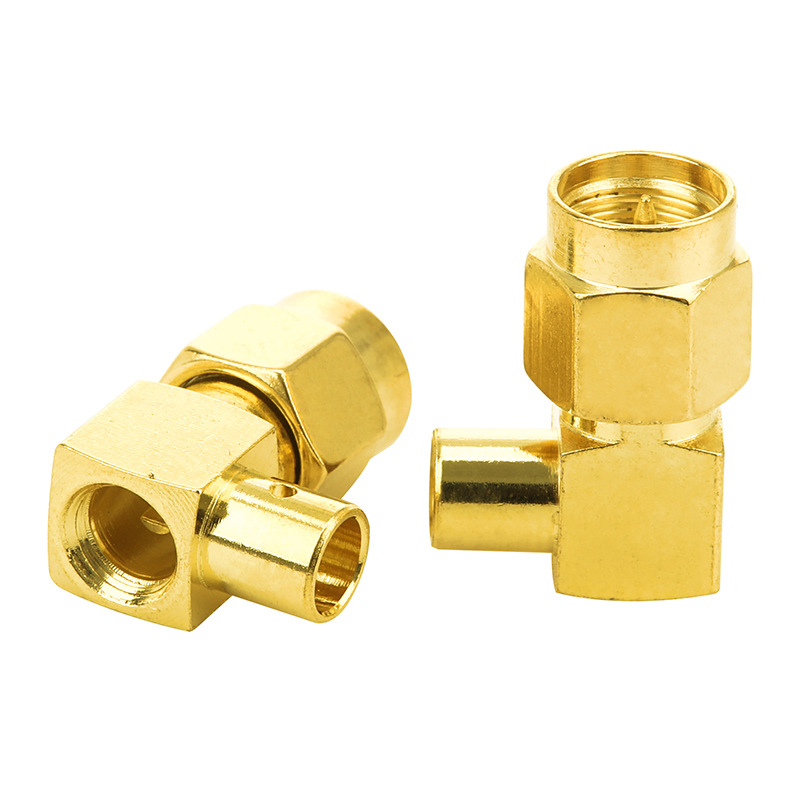

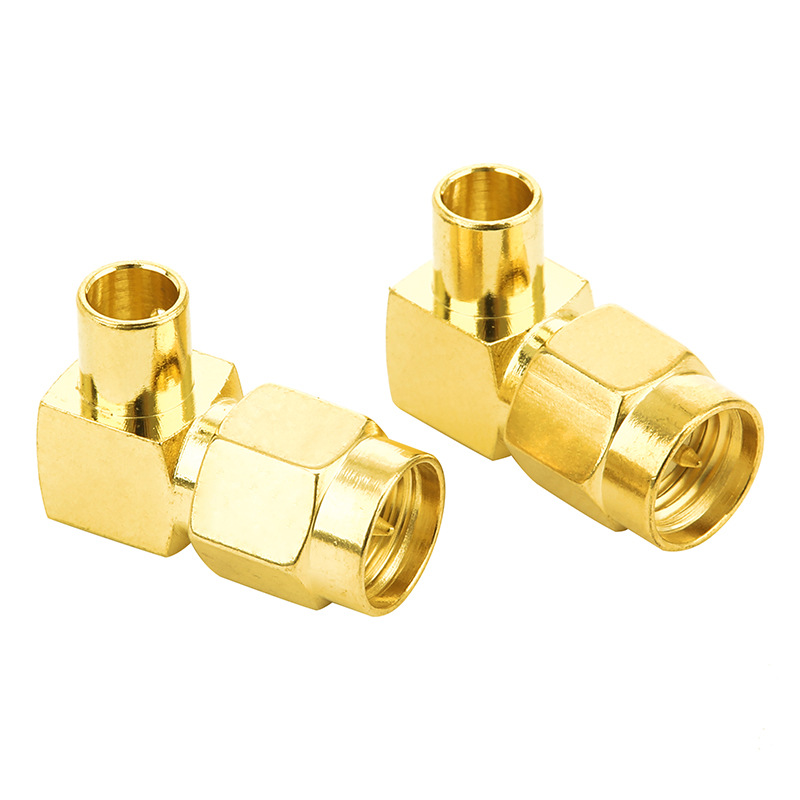

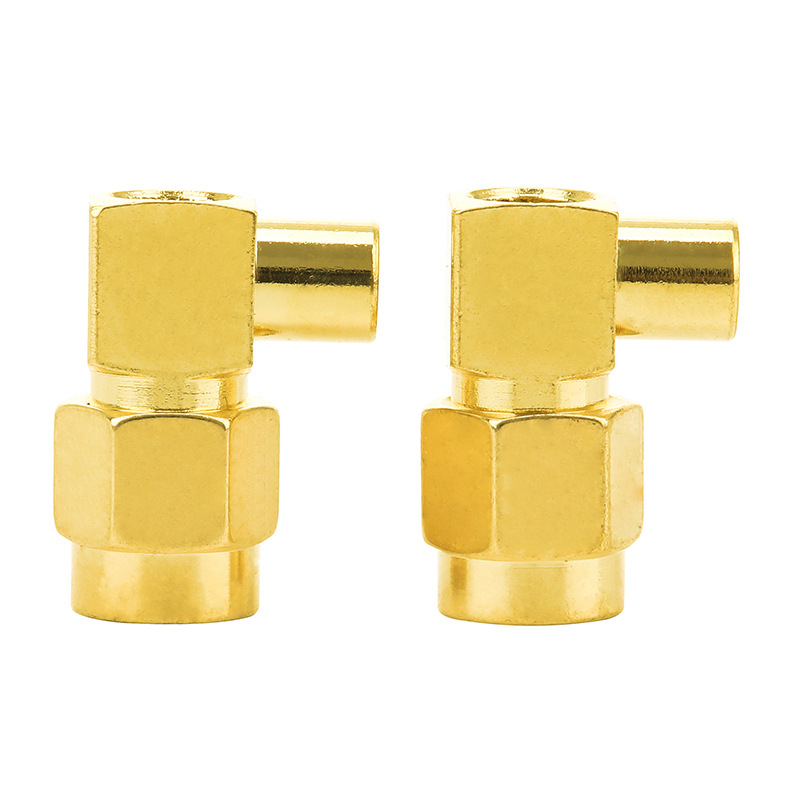

Коннектор имеет прямоугольную конструкцию с разъемом под углом 90 градусов, которая сохраняет стабильность соединения прямых коннекторов, обеспечивая при этом гибкость подключения в ограниченном пространстве. Он особенно подходит для сценариев с плотной структурой внутренних модулей устройств и ограниченным пространством для подключения. Его головка оснащена прецизионно обработанным механизмом фиксации внутренней резьбы в сочетании со встроенным позолоченным центральным штифтом, что обеспечивает двойную гарантию: самоблокирующаяся структура внутренней резьбы выдерживает осевое натяжение ≥5N, обеспечивая надежность соединения при вибрации и ударах; позолоченный-центральный штифт с гальваническим покрытием (толщина покрытия ≥2 мкм) снижает контактное сопротивление и сводит к минимуму потери энергии при передаче сигнала.
Технические характеристики интерфейса строго соответствуют стандарту IEC 61169-8, обеспечивая точное соответствие на миллиметровом уровне с полужестким/полугибким кабелем RG402 Line 086. Экранирующий слой из луженой медной ленты на внешнем слое кабеля позволяет обеспечить полностью обернутое на 360° соединение с внешним проводником разъема, обеспечивая эффективность экранирования ≥90 дБ (при частоте 1 ГГц), эффективно изолируя внешние электромагнитные помехи (EMI) и радиочастотную утечку. Он особенно подходит для таких областей, как военная промышленность и медицина, где предъявляются чрезвычайно высокие требования к электромагнитной совместимости (ЭМС).
Параметры производительности и сценарии применения
Что касается электрических характеристик, то полное сопротивление разъема строго контролируется в диапазоне 50 Ом±1 Ом, что обеспечивает идеальное соответствие с характеристиками полного сопротивления кабеля RG402. Это позволяет регулировать коэффициент стоячей волны напряжения (КСВН) ниже 1,2:1 (в диапазоне частот постоянного тока до 18 ГГц), что значительно снижает потери сигнала на отражение. Отличные вносимые потери, составляющие ≤0,3 дБ (при частоте 18 ГГц), обеспечивают целостность высокочастотных сигналов при передаче на большие расстояния, а стабильные характеристики передачи сигнала сохраняются даже в миллиметровом диапазоне 60 ГГц.
Что касается механических характеристик, то соединитель выполнен в латунном корпусе (с хромированной поверхностью), который обладает отличной коррозионной стойкостью и механической прочностью и выдерживает более 500 циклов сопряжения без ущерба для эксплуатационных характеристик. Диапазон рабочих температур составляет от -55℃ до +125℃, что делает его пригодным для установки наружного оборудования в экстремальных климатических условиях, такого как базовые станции на плато и оборудование для полярных научных исследований.
Гарантия на процесс установки и эксплуатации
Процесс монтажа сочетает в себе профессионализм и удобство эксплуатации благодаря использованию специальных инструментов для зачистки (точное регулирование длины зачистки до 8,5 ± 0,2 мм), шестигранных обжимных клещей (момент обжима 5-7 Н·м) и проволоки для пайки без содержания свинца (температура плавления 183 ℃). Конкретные шаги заключаются в следующем:
С помощью специального инструмента для снятия изоляции снимите внешнюю оболочку кабеля (обнажив 1,5 мм защитного слоя), снимите защитный слой (обнажив 3 мм внутреннего изоляционного слоя) и срежьте внутренний изоляционный слой (обнажив 2 мм внутреннего проводника).;
Вставьте внутренний проводник в сварочное отверстие центрального штифта разъема и используйте термофен для нагрева и сварки (температура сварки регулируется на уровне 230-250 ℃), чтобы убедиться в отсутствии холодных паяных соединений или пузырьков в паяном соединении;
Сложите и закрепите защитный слой кабеля в пазу для внешнего проводника, а затем с помощью плоскогубцев выполните шестигранную обжимку. После обжима контактное сопротивление между защитным слоем и внешним проводником составляет ≤2 моМ;
Наденьте термоусадочную трубку из полиолефина диаметром Φ4 мм (коэффициент усадки 2:1), которая после нагрева и усадки образует герметичную защиту, достигающую уровня защиты IP67 (в соединенном состоянии), эффективно защищающую от пыли и кратковременного погружения в воду (глубина погружения 1 м/30 минут).
Продукт прошел сертификацию на огнестойкость UL 94 V-0. Внутренний изоляционный слой изготовлен из политетрафторэтилена (PTFE), который обладает такими характеристиками, как устойчивость к высоким и низким температурам и химической коррозии, и может непосредственно использоваться в агрессивных средах, таких как химическая промышленность и нефтепереработка. Каждая партия продукции проходит проверку на 100% герметичность (обнаружение утечек с помощью гелиевой масс⁻спектрометрии, скорость утечки ≤1×10-⁸ Па·м3/с) и виброиспытания (10-2000 Гц, ускорение 15g) для обеспечения длительной стабильной работы в тяжелых условиях труда.
Выбор в пользу сочетания этого прямоугольного штекерного разъема SMA с внутренней резьбой и выводом и кабеля RG402 Line 086 означает не только получение высокопроизводительного решения для радиочастотного подключения, но и 5-летнее гарантийное обслуживание и техническую поддержку, включая рекомендации по установке, тестирование производительности и диагностику неисправностей, обеспечивая полное-надежная защита вашей радиочастотной системы в течение всего срока службы.
