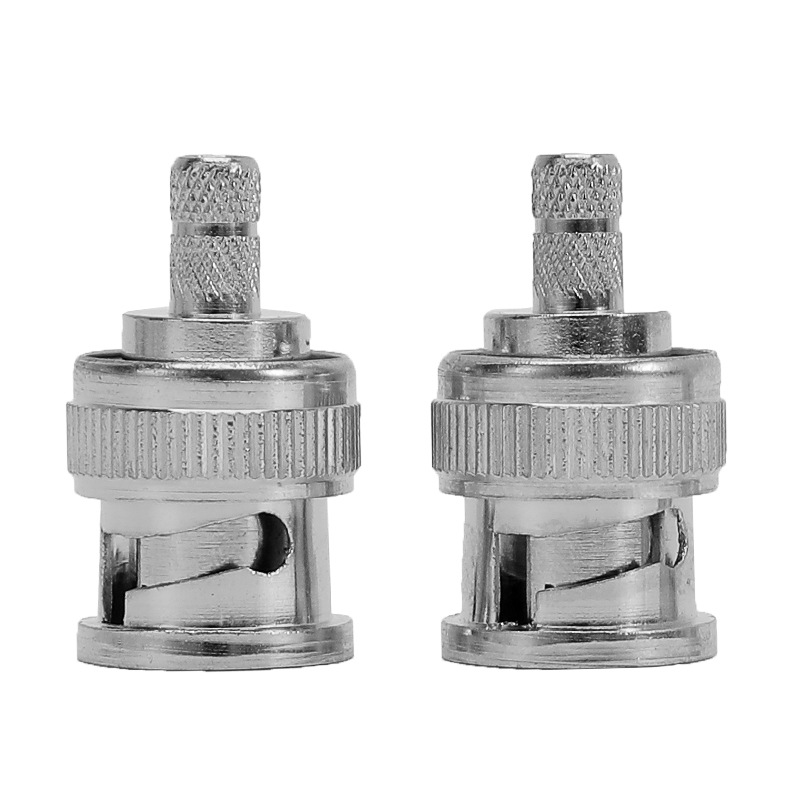

Штекерный разъем BNC является важнейшим компонентом в области радиочастотной связи, предназначенным для установления безопасного и надежного соединения с помощью кабелей RG58. Этот разъем разработан с высокой точностью в соответствии с требованиями различных областей применения, обеспечивая оптимальную передачу сигнала.
Дизайн и структура

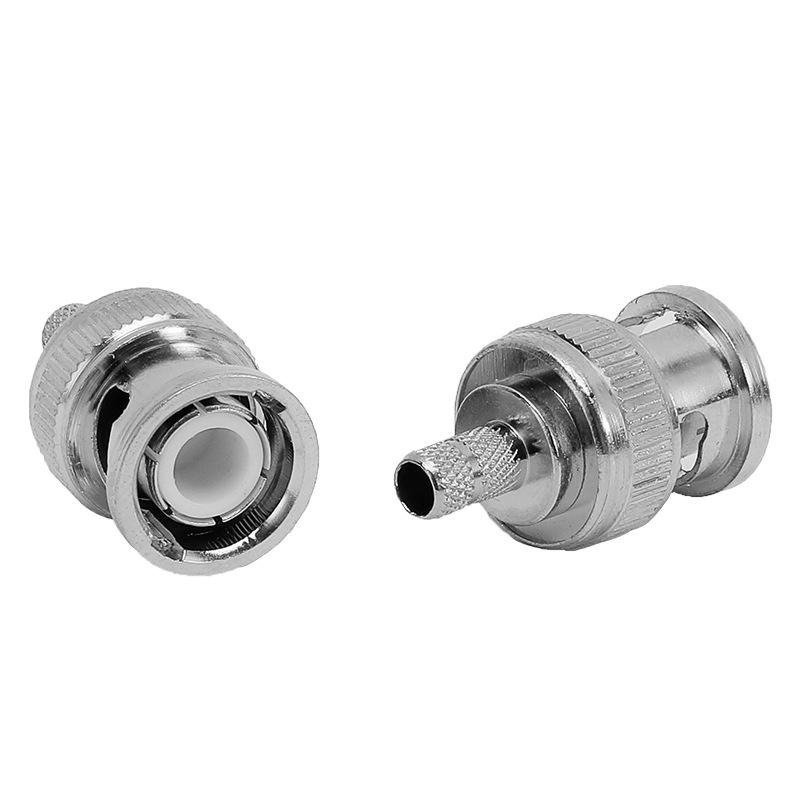

Штекерный разъем BNC имеет прорезную конструкцию, которая играет ключевую роль в его функциональности. Прорезь тщательно подобрана таким образом, чтобы соответствовать соответствующим элементам на соединяемом элементе, что обеспечивает бесшовное и точное соединение. Такая конструкция не только облегчает установку, но и повышает стабильность соединения, предотвращая случайное отсоединение во время работы.
Конструкция разъема рассчитана на долговечность и изготовлена из высококачественных материалов. Внешний корпус, как правило, состоит из прочного материала, такого как латунь, который обеспечивает превосходную механическую прочность и устойчивость к воздействию факторов окружающей среды. Латунный материал также обладает хорошей электропроводностью, обеспечивая эффективную передачу сигнала. Кроме того, разъем часто покрыт никелем, что еще больше повышает его коррозионную стойкость и долговечность, что делает его пригодным для использования в самых разных условиях.
В основе штекерного разъема BNC находится центральный вывод, который является важным элементом для передачи сигнала. Центральный вывод предназначен для непосредственного контакта с центральным проводником кабеля RG58, обеспечивая надежное электрическое соединение. Он спроектирован таким образом, чтобы поддерживать постоянный импеданс, сводя к минимуму потери и искажения сигнала. Во многих высококачественных разъемах центральный контакт также покрыт золотом, поскольку золото обеспечивает превосходную проводимость и устойчивость к окислению, что еще больше повышает производительность разъема.
Подключение с помощью кабелей RG58
Штекерный разъем BNC специально разработан для работы в паре с кабелями RG58 и является популярным выбором для радиочастотных применений благодаря своим превосходным электрическим свойствам. Процесс соединения штекерного разъема BNC с кабелем RG58 включает в себя комбинацию методов обжима и пайки, которые тщательно выполняются для обеспечения надежного и долговечного соединения.
Процесс обжима

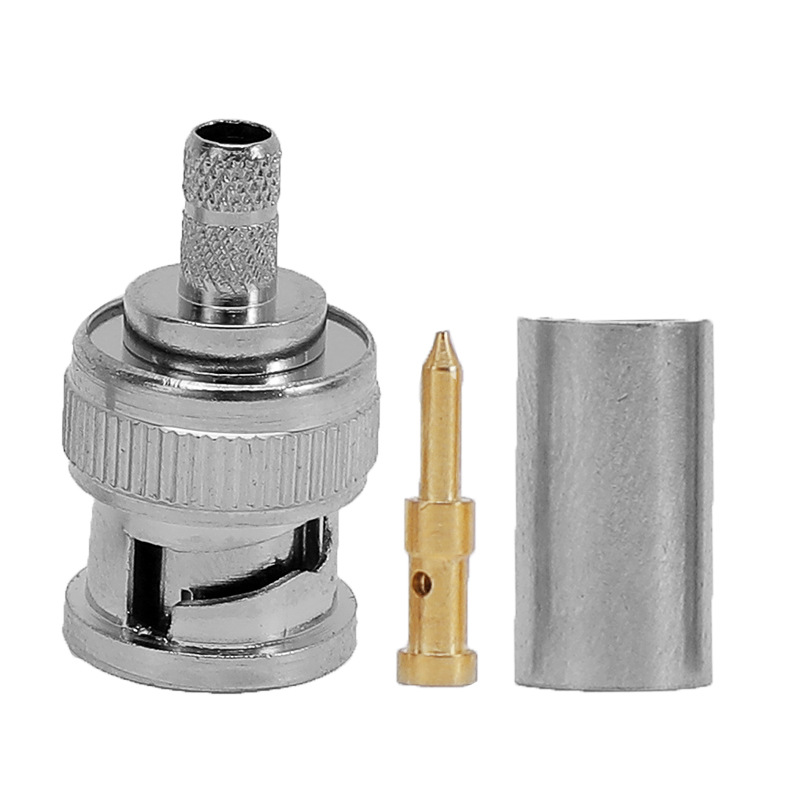

Процесс обжима является важным этапом подключения штекерного разъема BNC к кабелю RG58. Сначала с кабеля RG58 аккуратно снимается внешняя изоляция, чтобы обнажить внутреннюю оплетку и центральный проводник. Затем наконечник, являющийся неотъемлемой частью разъема BNC, надевается на открытый экран с оплеткой. Для точного прижима наконечника к оплетке используется специальный обжимной инструмент, который надежно закрепляет его на экране с оплеткой. Это гофрированное соединение обеспечивает прочное механическое соединение, а также эффективное электрическое экранирование, сводящее к минимуму помехи от внешних источников.
Пайка паяльной иглой
После обжима выполняется пайка для дальнейшего укрепления соединения и повышения электропроводности. Паяльная игла, также известная как наконечник паяльника, используется для нанесения небольшого количества припоя на места соединения. Центральный вывод штекерного разъема BNC припаян к центральному проводнику кабеля RG58, что обеспечивает низкое электрическое сопротивление при передаче сигнала. Процесс пайки также помогает предотвратить окисление и коррозию в местах соединения, что еще больше продлевает срок службы соединения. Кроме того, пайка соединения внешнего экрана обеспечивает дополнительный уровень безопасности, гарантируя, что экран остается неповрежденным и эффективно защищает сигнал от помех.
Производительность и области применения
Штекерный разъем BNC, правильно подключенный к кабелю RG58, обеспечивает отличную производительность в различных областях применения. Благодаря своей способности работать с частотами до определенного диапазона (обычно до 4 ГГц в стандартных приложениях), он широко используется в радиочастотных и микроволновых системах. В этих приложениях низкие потери сигнала разъема и стабильные характеристики импеданса имеют решающее значение для поддержания целостности передаваемых сигналов.
В области контрольно-измерительного оборудования широко используются штекерные разъемы BNC. Они обеспечивают надежное и воспроизводимое соединение, позволяющее проводить точные измерения радиочастотных сигналов. В телекоммуникационном оборудовании эти разъемы играют жизненно важную роль в обеспечении бесперебойной связи между различными компонентами. Они также широко используются в системах видеонаблюдения, где используются для передачи высококачественных видеосигналов по кабелям RG58. Функция быстрого подключения и отсоединения разъема BNC, облегченная байонетным механизмом фиксации, делает его удобным для установки и обслуживания в этих приложениях.
