● Электрические характеристики:

1. Диапазон частот........................ Постоянный ток~6,0 ГГц

2. Полное сопротивление.................................50 Номинальное сопротивление в омах

3.Вносимые потери:

Частота МГц, затухание (дБ/100 м), Средняя мощность (кВт

30 ………………………………2.3 ………………………………2.77

50 ………………………………2.9 ………………………………2.10

150……………………………… 5.1 ………………………………1.22

200……………………………… 5.9 ………………………………1.07

220 ………………………………6.2 ………………………………1.00

450 ………………………………8.9……………………………… 0.69

900 ………………………………12.8……………………………… 0.48

1500……………………………… 16.9 ………………………………0.36

1800……………………………… 18.6……………………………… 0.32

2000……………………………… 19.7……………………………… 0.31

2500 ………………………………22.2……………………………… 0.28

3000 ………………………………24.6……………………………… 0.26

4.КСВН.......................................1.92(МАКС.)

●Механические свойства:

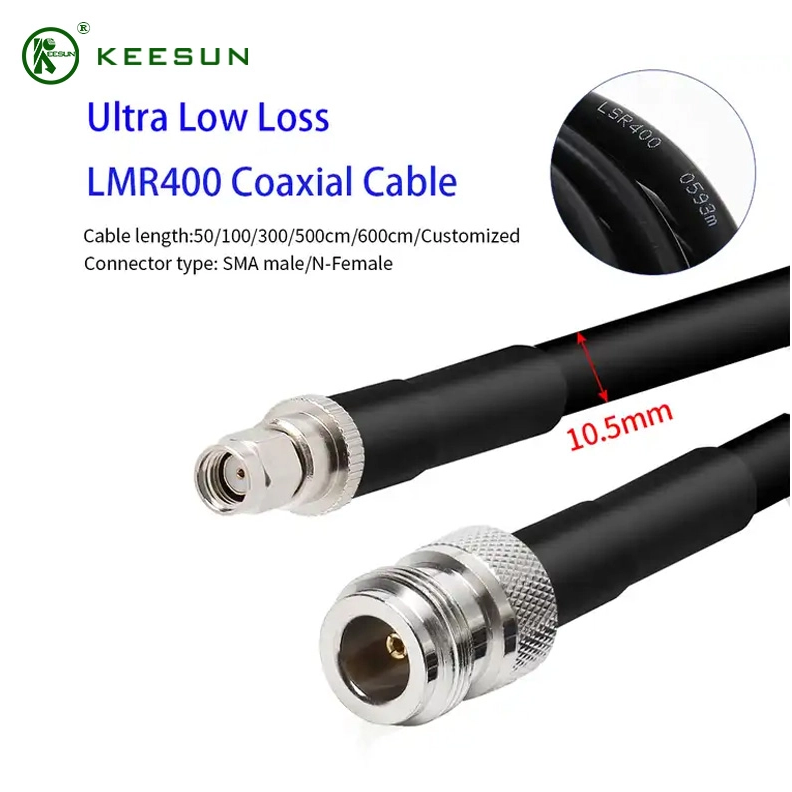

1.Кабель.......................................... Кабель LRM400 (черный)

2.Рабочая температура..............................-20～±65

3.Температура хранения.................................-30～±75

4.Соединитель1.................................... Не работает

5.Соединитель2....................................Функция SMA

6.длина кабеля................................. 300 см

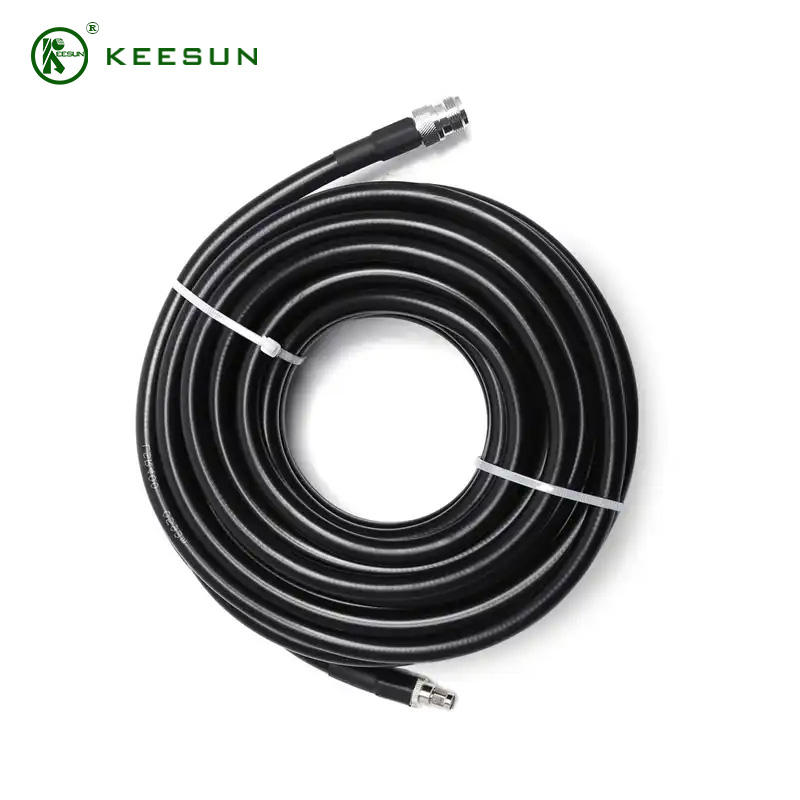

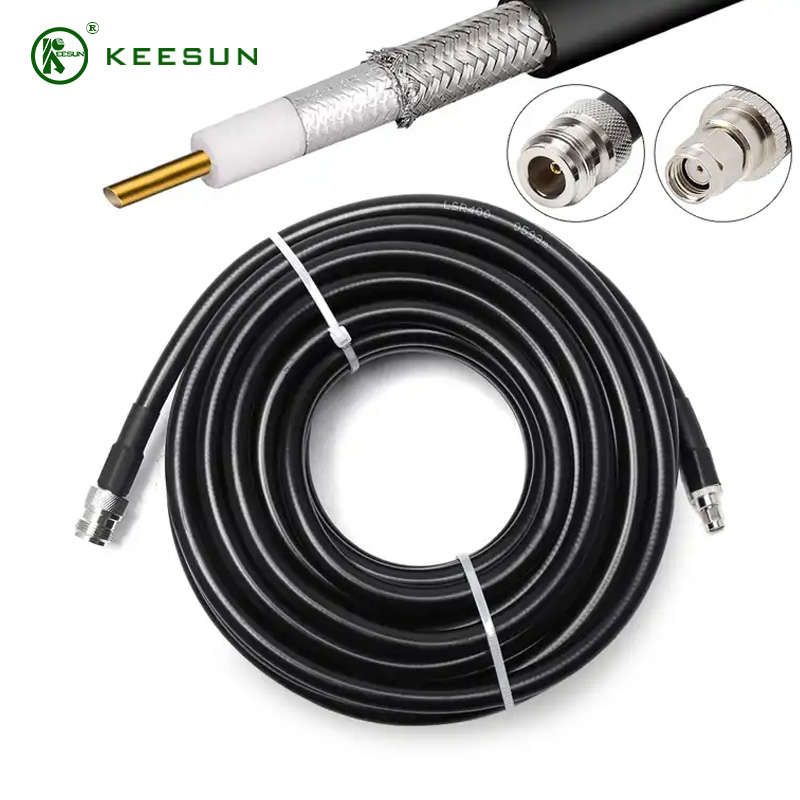

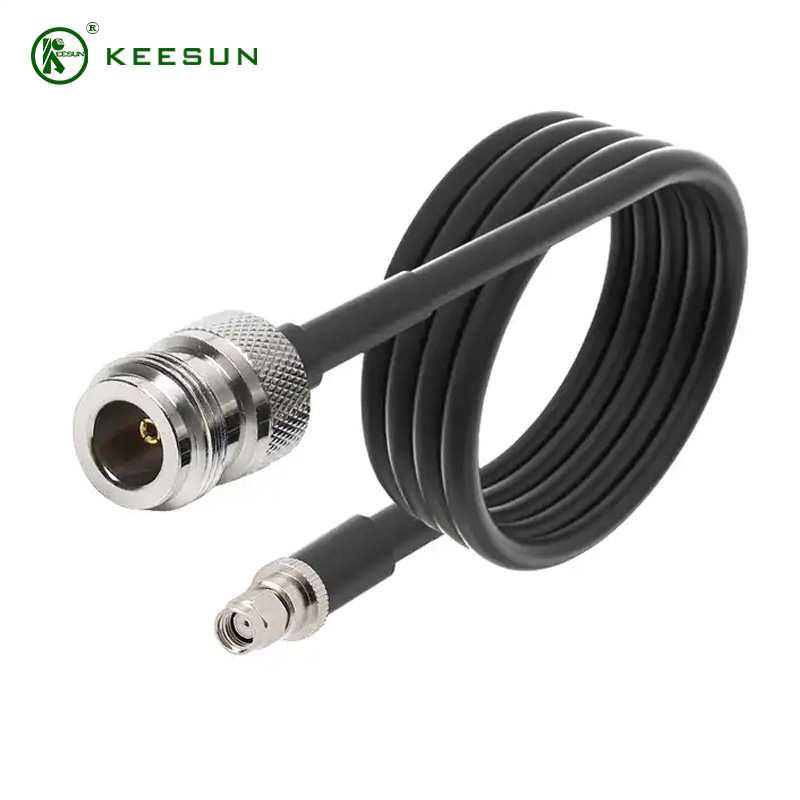

Высокоэффективный угольный предохранительный провод SMA Female-N male RG400 (RF20022) Подробная информация о продукте

1. Обзор продукта

Кабель SMA Female-N male RG400, номер модели RF20022, сертифицирован по безопасности использования угля и предназначен для использования в особых условиях безопасности, таких как угольные шахты. Он изготовлен в строгом соответствии с действующими стандартами безопасности для обеспечения безопасной и стабильной работы в опасных средах, таких как потенциально взрывоопасные газы, и обеспечивает надежное соединение для передачи сигналов между различными типами шахтного оборудования связи, мониторинга и другого оборудования.

2. Технические характеристики продукта

(1) Тип интерфейса

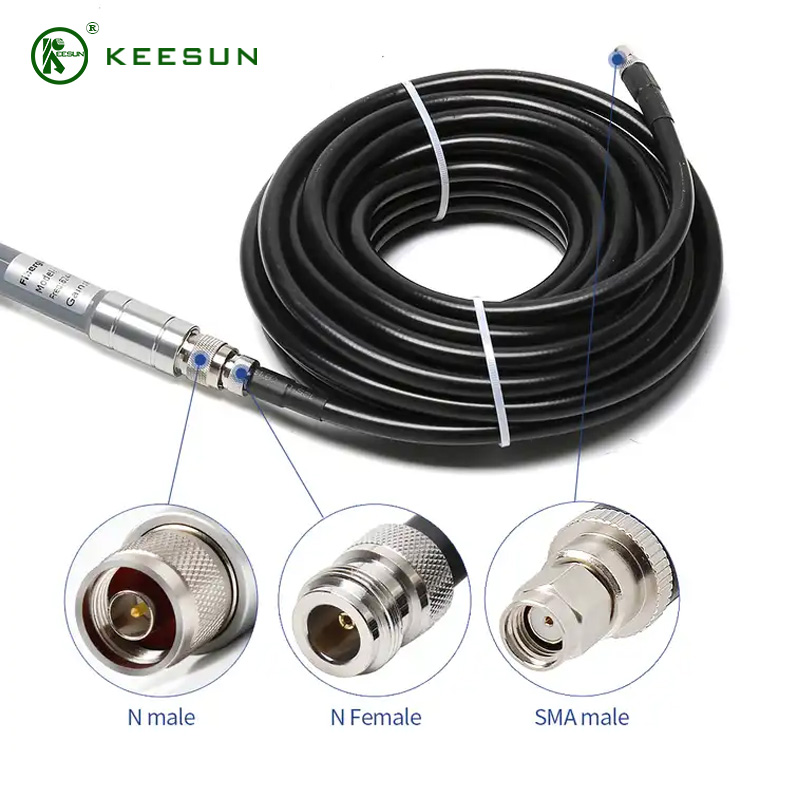

Один конец SMA-разъема (SMA female head), а другой - N-образный разъем (N-образная головка). Интерфейс SMA небольшой и компактный и часто используется в радиочастотном оборудовании с высокими требованиями к пространству. Интерфейс N-типа отличается надежностью и хорошими электрическими характеристиками, подходит для работы в суровых промышленных условиях, а их сочетание позволяет подключать различное оборудование.

(2) Тип кабеля

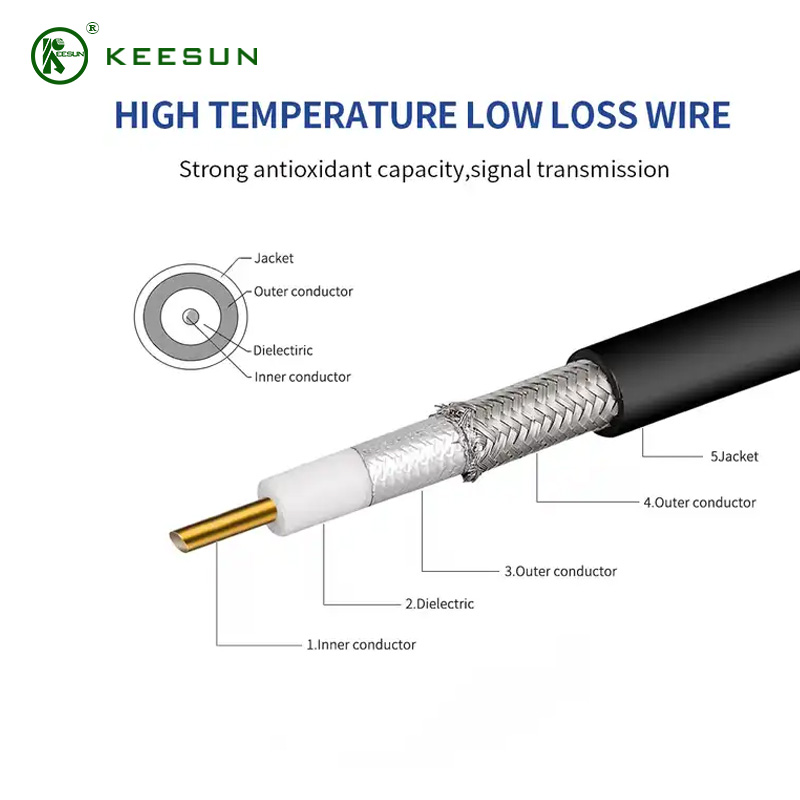

Используются кабели RG400. RG400 - это высокопроизводительный радиочастотный коаксиальный кабель с низкими потерями и широким диапазоном применения на высоких частотах. При передаче высокочастотного сигнала он может эффективно снижать затухание сигнала, обеспечивать точность и стабильность передачи сигнала и может поддерживать передачу сигнала в различных диапазонах частот для удовлетворения требований сложных систем связи в угольных шахтах.

(3) Длина кабеля

Длина линии 3000 мм, такая конструкция не только обеспечивает определенную степень гибкости подключения, облегчая соединение между оборудованием при наличии надлежащего расстояния, но и не приводит к чрезмерной потере сигнала или путанице в проводке из-за слишком большой длины, что подходит для различных сценариев размещения оборудования в угольных шахтах.

3. Характеристики продукта

(1) Сертификация безопасности угля

Прошел сертификацию на безопасность угля, обладает отличными взрывозащищенными, огнезащитными и другими характеристиками. Его внешняя оболочка изготовлена из специальных огнезащитных материалов, которые могут эффективно предотвращать опасность возгорания, вызванного собственным нагревом кабеля или внешним источником возгорания, и в то же время предотвращать взрыв опасного газа, вызванный внутренней электрической искрой в конструкции, и обеспечивать безопасность добычи угля в шахте.

(2) Передача с низкими потерями

Характеристики кабеля RG400 определяют чрезвычайно низкий уровень потерь при передаче сигнала. Будь то система беспроводной связи, система газового мониторинга или система позиционирования персонала, используемая в угольных шахтах, она может обеспечить эффективную и стабильную передачу сигнала, уменьшить искажения и затухание сигнала и обеспечить качество связи между оборудованием.

(3) Высокая прочность

Внешняя оболочка кабеля обладает хорошей износостойкостью и коррозионной стойкостью и может выдерживать трение, столкновения и эрозию под воздействием влаги и агрессивных газов в сложных условиях угольной шахты. В то же время интерфейсная часть специально обработана для обеспечения хорошей виброустойчивости и стабильности соединения, даже если оборудование часто встряхивают или тянут за собой внешние силы, это может гарантировать надежность соединения и его непрочность.

Iv. Сценарии применения

(1) Система связи в угольной шахте

Он может быть использован для подключения беспроводной базовой станции, ретранслятора и другого оборудования в угольной шахте, чтобы обеспечить стабильную передачу голоса и данных, а также обеспечить бесперебойную связь между скважиной и подземным персоналом.

(2) Система контроля безопасности

Подключите газовые датчики, датчики окиси углерода и другое оборудование для мониторинга окружающей среды и устройства сбора данных, чтобы обеспечить точную передачу данных мониторинга в центр мониторинга, своевременную обратную связь о параметрах окружающей среды в скважине и обеспечить поддержку данных для безопасной добычи.

(3) Система позиционирования персонала

В системе позиционирования персонала угольной шахты он используется для подключения базовой станции позиционирования и связанного с ней коммуникационного оборудования, обеспечения надежной передачи информации о местоположении персонала, облегчения понимания динамики подземного персонала в режиме реального времени и повышения эффективности аварийно-спасательных работ и управления безопасностью.

5. Преимущества продукта

(1) Профессиональная адаптация

Разработанные и изготовленные с учетом особых потребностей угледобывающей промышленности, от типа интерфейса до характеристик кабеля, они в высокой степени адаптированы к обычному оборудованию угольной шахты, без использования дополнительного переоборудующего оборудования, что снижает затраты на эксплуатацию и риск выхода из строя.

(2) Надежное качество

Строгий производственный процесс и система контроля качества гарантируют соответствие каждого кабеля высоким стандартам. После проведения различных имитационных испытаний в окружающей среде и проверки практического применения, производительность стабильна и надежна, срок службы длительный, что позволяет снизить затраты на последующее техническое обслуживание и замену.

(3) Безопасность

Сертификат безопасности угля гарантирует безопасность его использования в опасных условиях угольной шахты, снижает вероятность возникновения несчастных случаев на производстве и обеспечивает надежную гарантию безопасности производства в угольной шахте.

---

обеспечивает профессиональную техническую поддержку, включая рекомендации по выбору антенны, установке и отладке, а также помогает гарантировать клиентам наилучшую производительность и результаты во время использования.

Детали упаковки:
1. налейте стандартную упаковку: 1 шт. соединителя положите в прозрачный полиэтиленовый пакет, каждый большой полиэтиленовый пакет с этикеткой. затем положите в картонную коробку.
2, упаковка по желанию покупателя.
Детали доставки:
1, время выполнения заказа на образцы составляет 7~ 10 дней, на производство - 10~15 дней.
2, для доставки, товары могут быть отправлены международным экспресс-счетом клиента, таким как DHL, TNT, UPS, Fedex, или отправлены нашим экспедитором.
